常用滚动轴承

---

如图3-55和表3-38所示。

图3-55 深沟球轴承

表3-37 普通平键型式尺寸(GB1096—79，1990年确认)(mm)

注：①左边的L系列查粗黑线下方的质量，右边的L系列查粗黑线上方的质量；②当键长大于500mm时，其长度应按GB321—64“优先数和优先数系”的R20系列选取；③括号内的偏差为h9，适用于B型键；④键的抗拉强度应小于600MPa；薄型平键、导向平键、半圆键、楔键、钩头键和切向键同。

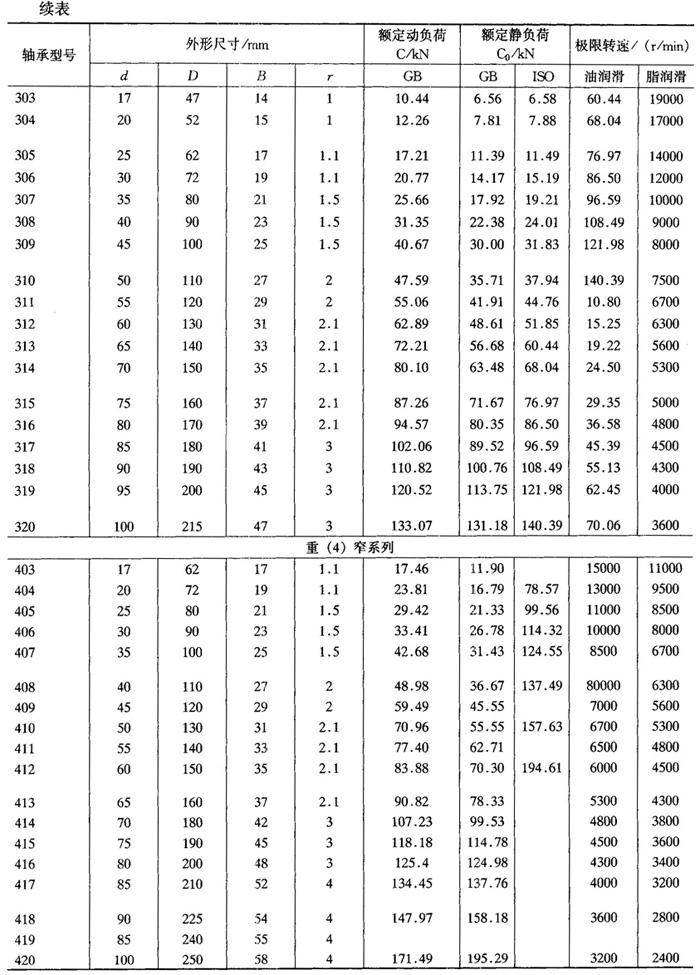

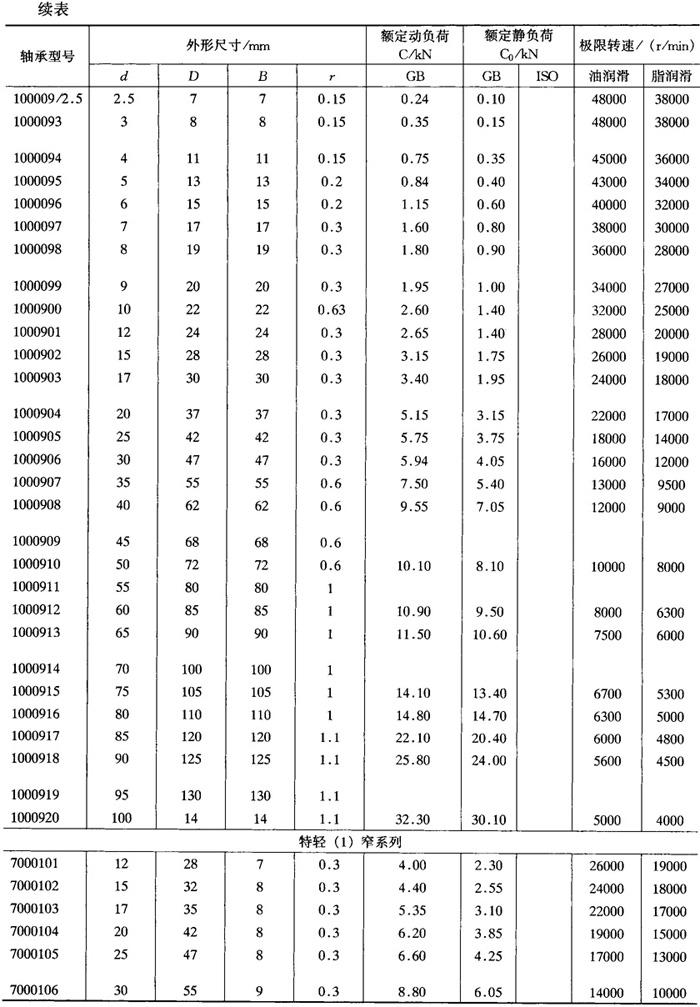

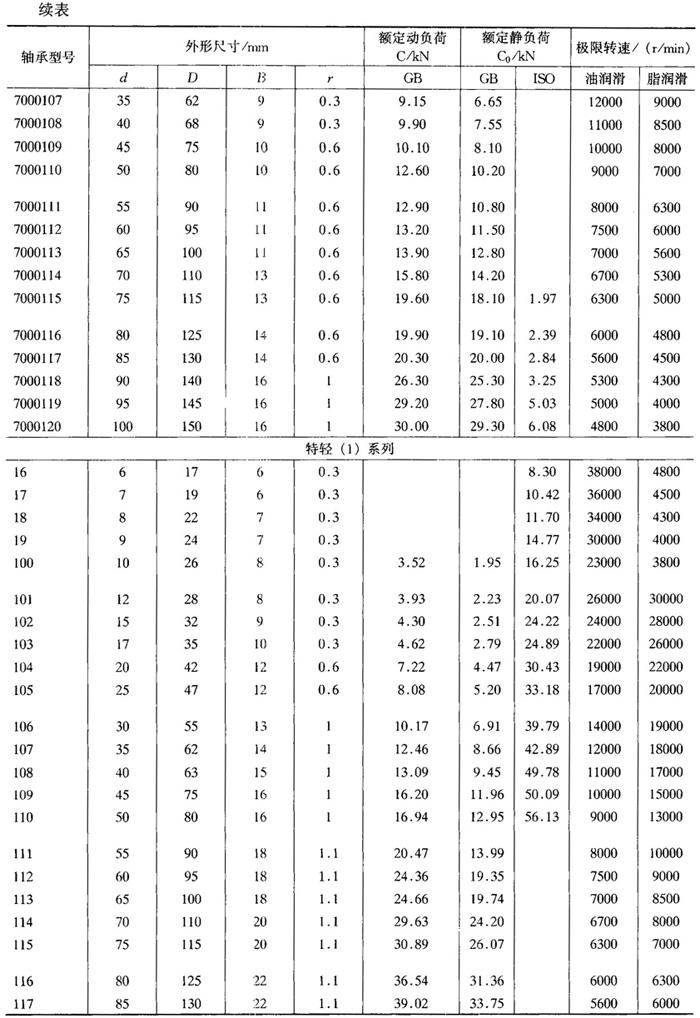

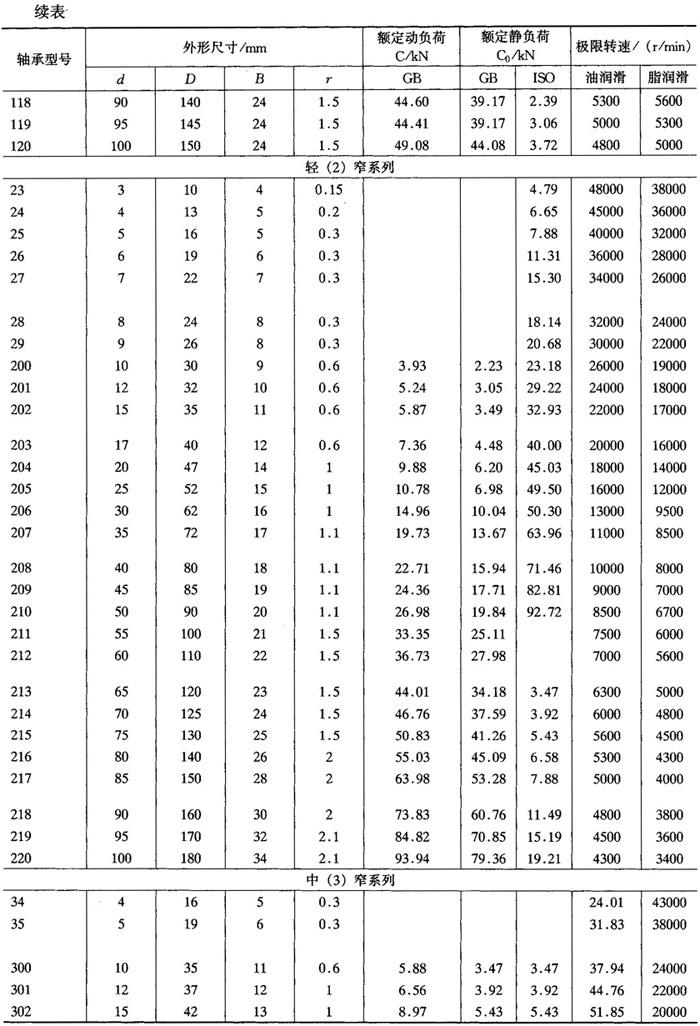

表3-38 深沟球轴承(GB276—82)

注 1．①②栏的值取决于③栏中是否有值。如③栏中有值，①栏的值按GB6391—86公式计算，②栏的值按GB4662—84公式计算；如③栏中无值，①②栏的值均来自《滚动轴承产品样本》(机械工业出版社，1977)。

2．③栏的值系ISO76—1987公式计算，空缺为老型号，无行业统一尺寸。
