布料分料装置

---

(一)布料装置

1．结构特点

(1)该装置主要由布料移动车和机架组成(见图9－8－5)，用于贮柜及要求宽度方向上均匀供料设备的布料。

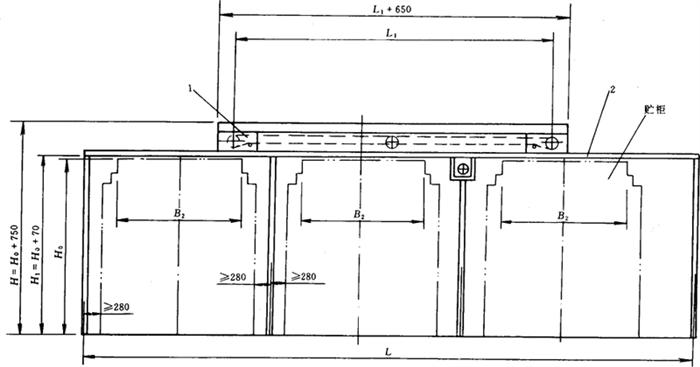

图9－8－5 布料装置外形图(三贮柜布料形式，H₀ L₁按工艺需要确定)

1－布料车 2－机架

(2)布料车在布料区内的运行有往复式或步进式两种。布料移动车移动和输送带的驱动分别采用独立的电机驱动，均可反向运行。配以控制系统，实现多位布料。

2．主要技术参数

布料装置技术参数见表9－8－7。

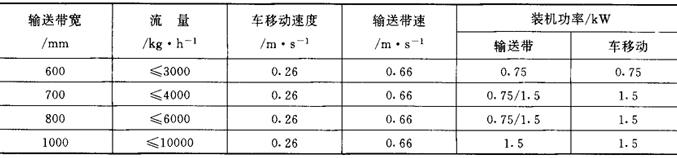

表9－8－7 布料装置技术参数

注：L₁≥10000mm时装机功率取大值；不同用途与尺寸，不同厂家生产的设备其参数有所不同。

3．外形尺寸

其外形尺寸视需要确定，外形图见图9－8－5。

4．生产厂家

昆明船舶设备集团公司、北京长征高科技公司、秦皇岛烟草工业机械厂、铁道部徐州机械厂、张家口通用机械厂等。

(二)旋转分料器

1．结构特点

该分料器主要由壳体、挡板、分料辊及驱动电机等组成(见图9－8－6)。调整分料辊的位置和挡料板的角度，可将来料均匀地分为两部分。主要用于双联打叶机供料和需要将来料均匀分开工序。

2．技术参数

技术参数见表9－8－8。

表9－8－8 旋转分料器技术参数

3．外形尺寸

外形及安装尺寸见图9－8－6。

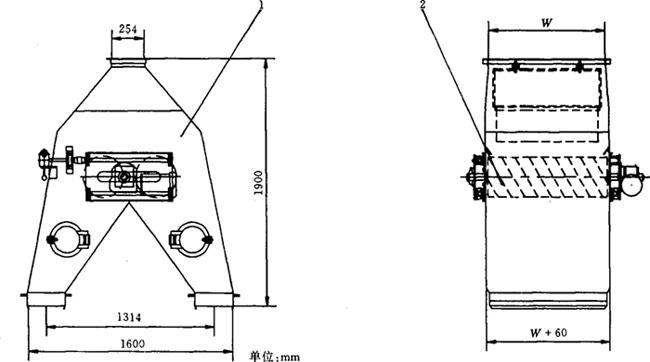

图9－8－6 旋转分料器外形图

1－壳体 2－旋转分料辊

4．生产厂家

北京长征高科技公司，秦皇岛烟草工业机械厂等。

(三)比例分料装置

1．结构特点

(1)该装置由喂料带和分料辊等组成，主要用于多台并联使用的打叶机喂料，可将物料流量均匀分为2～5份。

(2)喂料带、分料辊由单独电机驱动，分料辊的位置可以调节。

2．主要技术参数

见表9－8－9。

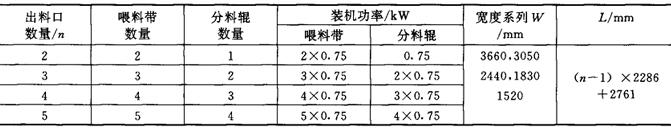

表9－8－9 比例分料装置技术参数

3．外形尺寸

见图9－8－7。

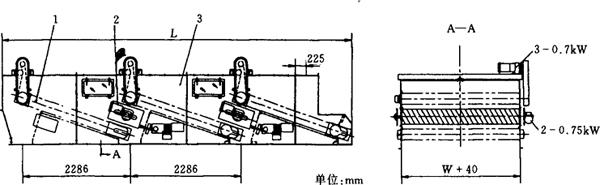

图9－8－7 比例分料装置外形图

1－喂料带 2－分料辊 3－壳体

4．生产厂家

北京长征高科技公司，秦皇岛烟草工业机械厂，昆明船舶设备集团公司等。
