工艺路线

---

软聚氯乙烯薄膜的生产有用三辊压延机的，也有用四辊压延机的。由于产量大，通常原料的配制过程都是与压延配套的。由于配制时所用工艺和设备的不同，所以工业生产中有种种不同的工艺路线。现将常见的几种工艺路线及其对比分别介绍如下。

(一)常见的三辊压延工艺路线

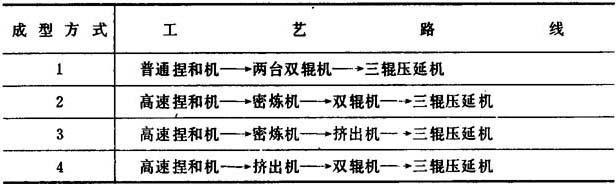

表6－2－1 常见的三辊压延工艺路线

(二)常见的四辊压延工艺路线

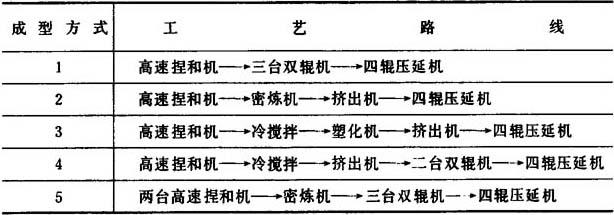

表6－2－2 常见四辊压延工艺路线

(三)工艺路线对比

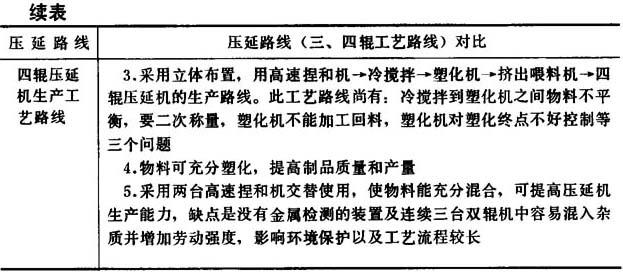

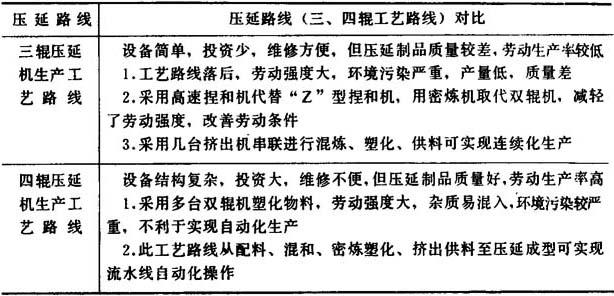

表6－2－3 工艺路线对比

(四)工艺流程举例

四辊及三辊的压延工艺流程举例如图6－2－1、6－2－2和6=2－3所示。

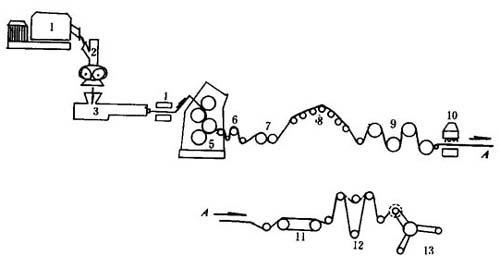

图6－2－1 四辊压延工艺简易流程示意图

1－高速捏和机 2－密炼机 3－挤出机 4－金属检测器 5－四辊压延机 6－引离辊 7－压花辊 8－冷却导辊(自然冷却) 9－水冷却辊 10－γ射线测厚仪 11－皮带输送辊 12－张力控制装置 13－卷取辊

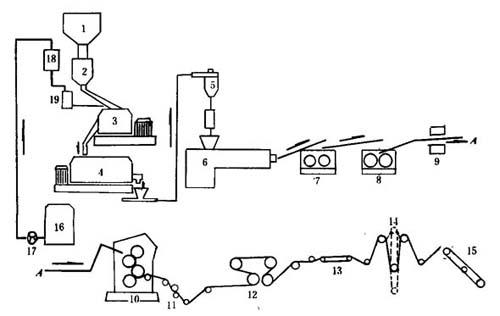

图6－2－2 四辊压延工艺简易流程示意图

1－料仓 2－自动称量斗 3－高速捏和机 4－冷搅拌 5－粉料输送捕尘器 6－挤出机 7，8－双辊机 9－金属检测器 10－四辊压延机 11－压花辊 12－冷却辊 13－传送带 14－张力装置 15－卷取机 16－增塑剂混合器 17－齿轮泵 18－中间贮槽 19－计量器

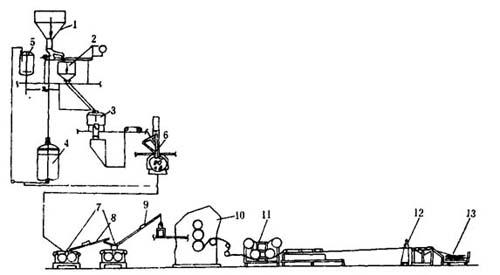

图6－2－3 三辊压延工艺简易流程示意图

1－树脂储料斗 2－称量斗 3－高速捏和机 4－助剂贮槽 5－助剂中间计量槽 6－密炼机 7－双辊机 8－运输带 9－物料块 10－三辊机 11－冷却辊 12－切割机 13－成品

1．流程Ⅰ包括：高速捏和机、冷搅拌机、挤出机、双辊机、四辊压延机，工艺流程见图6－2－1。

2．流程Ⅱ包括：高速捏和机、密炼机、挤出机、四辊压延机，工艺流程见图6－2－2。

3．流程Ⅲ包括：高速捏和机、密炼机、双辊机、三辊压延机，工艺流程见图6－2－3。
