射流式增氧机

---

(1)原理 由水泵喷出的高速水流，通过射流器内的喷咀，由于高速流体造成的负压，使周围的空气沿着吸气管进入射流器的混合室内，在这里气水混合造成高氧水喷出，由于水流不断喷出，空气不断吸入，动能造成的负压不断存在，所以高氧水源源不断喷出。目前由于气水混合状态欠佳，故增氧效力很低，只是在活鱼运输车上使用，在养鱼中很少采用。

(2)结构 射流增氧机主要由电机、水泵、分水器、射流器和浮体所组成，其结构比较紧凑，见图5－4：

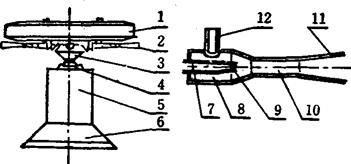

图5－4 射流式增氧机

左——结构图 右——原理图

1．浮圈；2．射流器；3．分水器；4．潜水泵；5．吸水罩；6．滤网；7．进水管；8．接受室；9．喉管；10．混合管；11．扩散管；12．进气管

(3)常用型号和参数 目前仅2．2瓩的Y－SL射流增氧机，其吸气量为50米³／小时，氧气利用率5－20%，其水泵扬程为15米，流量为25米³／小时，射流管为6根。

(4)使用保养

①使用时应和喷水式增氧机一样注意用电安全，检查电线，接线等是否完好，使用一段时间后检查电机绝缘情况。

②使用1500小时后应更换水泵密封，加注新油。

③应经常检查喷口和吸口是否阻塞。

④不用时应吊起，放在干燥通风室内保存。
