导轨支架

---

导轨支架也称导轨托架，是把导轨固定在电梯井道内的支承件，设在井道壁、钢筋和中间支承梁上，导轨经由导轨压板安装其上。按适用对象分，有轿厢导轨支架、对重导轨支架和轿厢对重共用支架；按组成结构分，有整体式和组合式。整体式由型钢弯曲焊接而成，制造容易，强度高；组合式安装方便，高度尺寸可调节。

导轨支架要求每根导轨至少应有两档以上的导轨支架，但对于最上段导轨，如果导轨长度小于800mm，则只需要用一档导轨支架进行固定。导轨支架间距应不大于2500mm。

典型的轿厢导轨支架如图4．1－1所示，典型的对重导轨支架如图4．1－2所示。

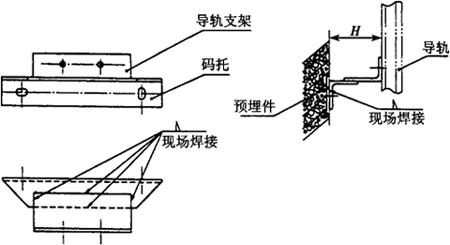

(a)轿厢导轨支架A

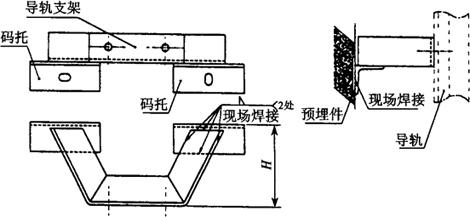

(b)轿厢导轨支架B

图4．1－1 典型轿厢导轨支架

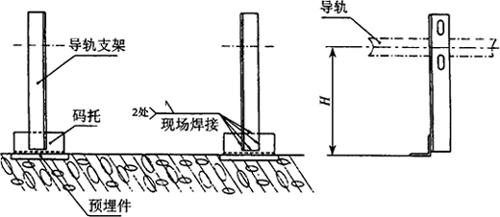

(a)对重导轨支架A

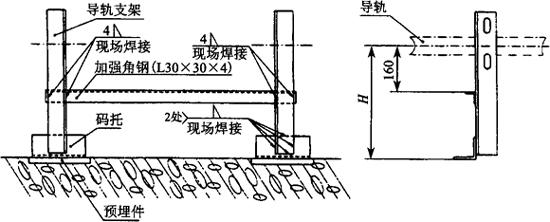

(b)对重导轨支架B

图4．1－2 典型对重导轨支架
