宾得R－100系列全站仪

---

宾得是世界着名光学企业，多年来，生产了许多优秀的产品，如照相机、镜头、显微镜、望远镜、测绘仪器等。作为宾得集团中制造测绘仪器及CCTV镜头的旭精密株式会社成立于1933年2月15日，半个多世纪来，制造出光学经纬仪、光学水准仪、电子经纬仪、测距仪、全站仪、GPS和激光水平仪等一系列产品，并在全世界率先生产出自动调焦水准仪和自动调焦免棱镜全站仪，并把相机技术应用于测绘仪器中，生产的新宾得R－100全站仪已在全球网络销售服务。

1．宾得R－100系列

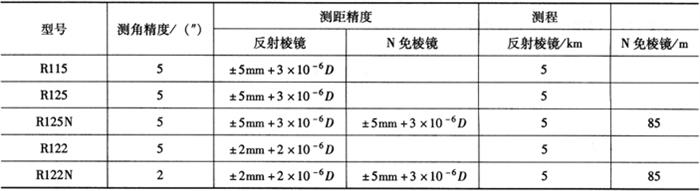

R－100系列全站仪是世界上第一台免棱镜自动调焦全站仪。该系列电子全站仪型号有R－115N／125N／135N／122N，技术参数见表18－34。

表18－34 R－100系列技术参数

具有以下特点：

1)免棱镜自动调焦，目标立即精确显现，世界首创三重调焦系统。

2)可视激光点。

3)高级的应用程序软件。根据不同的目标类型方便地选择不同的测量模式。

R－100系列全站仪允许使用者在三种可用的测量模式外，根据不同类型的反射目标来选择测量模式。

4)方便瞄准。操作R－100系列全站仪的三种调焦系统让使用者在进行各种测量时轻松瞄准，从而保护使用者的视力，可快速、清晰、简单地瞄准目标。按自动调焦键，调焦将自动进行。所有的工作在一个既快又简单的动作中完成。

5)高级的光学系统。新一代的R－100系列全站仪融合了世界的Pentax光学制造工艺，可使成像锐利、清晰，具有高对比度、大视野及高分辨率。

6)更多可能、方便地使用附件。众多不同类型的附件可应用于不同工作条件，如弯管目镜、长型罗盘、日光过滤器、黏性反射片、棱镜、迷你棱镜、三脚架。

7)红外字母键盘遥控器(MU－72可选附件)。用MU－72遥控器上独特设计的字母，数字模式可方便地完成使用者的工作，因为其可方便快速地键入字符。

8)双轴补偿R－100采用双轴补偿。这样可以校正由于仪器倾斜而造成的水平角和垂直角误差，能够提高测量精度和速度。

9)绝对旋转度盘、绝对位置。绝对连续的角度编码器免除了开机后寻找度盘的必要，即使关掉仪器结果依然继续测量／计算。

10)AF(自动调焦)。世界首创三重调焦：自动调焦、电动调焦、手动调焦。用照准部粗瞄器瞄准目标，按自动调焦键，目标立即清晰可见，即可测量，十分快速。近距离可用电动调焦，目标更清晰。

11)完全中文版。各级菜单和提示全为中文，使操作简单易懂，而且中、英文显示可互换。

12)NP(免棱镜测距)。在距离测量中，采用二级激光，光束集中、功率小、距离远，对人眼伤害小。免棱镜可测85m，有可见红激光。对地籍、隧道、桥梁等测量有很大帮助。

13)AE(绝对编码器)。开机无需初始化，重新开机后，角度不变，不影响测量。

14)更长的测程。单棱镜测距可达4000m，无需三棱镜，节约成本，且解决了因测量程不够而影响工作的问题。

15)更大的内存量。7500MB的数据存储量，不需再为内存不够而烦恼。

16)更耐用的电池。耐用的镍氢内置电池，体积小、容量大，快速充电2h可完成一天的工作。

17)独有的CAD功能。有坐标时，仪器可画出图形。放样时仪器也显示图形，提示放样情况，且图形可以放大、缩小、移动，十分直观。

18)独特的偏心测量。偏心测量无需输入偏心距，只需在目标旁立棱镜测量，然后照准目标既可测得坐标值。

19)导线测量及平差。测量导线再也不用手工记录，手工输入，平差软件进行平差，内置软件即可完成记录及单导线平差。输出成果可转换成规范要求格式及直接转换进行导线网平差。

20)存储可以人工选择，避免测错记入内存的危险。

21)可配红外字母键盘遥控器(MU－72)。MU－72具有独特设计的字母、数字键，可快速方便地键入字符和数字，且能采取007编码直接控制程序。MU－72可像电视遥控器一样远距离大范围控制仪器，这样测量起来更轻松。由于无需触碰仪器即可测量，故保证测量结果有更高精度。

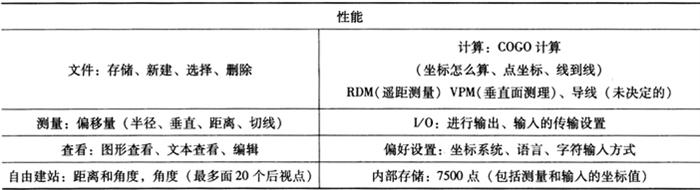

新型R－100系列全站仪是世界上第一种免棱镜自动对焦全站仪，其卓越功能使测量工作变得快速、轻松，大大提高生产力，提高效益，使测绘单位在激烈的市场竞争中脱颖而出，其服务性能见表18－35。

表18－35 R－100系列全站仪

2．宾得ATS系列全站仪

ATS系列全站仪是一种高档全站仪，首创的三轴补偿技术使精度大为提高，软件功能强大，能进行精确复杂的测量工作。ATS系列包括ATS－101／102／105等。

首创三轴补偿技术，能精确地对测量误差进行自动补偿。内置自动大气感应器，温度、气压自动感应。先进的开放式DOS计算机操作系统，程序无限升级，更可度身定制供其专用测量程序。独特的红外接口，配遥控字符键盘，无需操作仪器，即可完成强大的测量功能。32倍的望远镜放大倍数，使成像更明亮、清晰。有电子整平和时钟记录。遥控字符键盘(选配件)。使用MU72红外遥控键盘，使输入更快、更容易。由于照准目标后无需触碰仪器即可完成测量，因此保证了测量成果具有更高的精度。测距最小读数0．1mm，测量更精确。国际标准的PCMCIA数据存储卡拥有海量存储空间，数据处理速度更快，数据保存更安全。宽大的草绿色屏幕，可显示测量图形。内置功能强大的PowerTopo测量程序，随机奉送PowerTopo PC机演示程序。DL－01数据通信软件，直接将数据转换成需要的格式，如DXF、TDS、SDR、JS-info等。

ATS系列全站仪的优点如下：

(1)全面测量解决方案

Pentax ATS系列全站仪是高水准硬件技术、光学技术及DOS兼容计算机技术的完美结合。

(2)灵活性，方便的键盘操作

仅操作一排软键即可实现强大的内部程序功能。菜单的选择仅需使用方向键或数字键。这种方式使键盘更简洁，操作更具有逻辑性、指导性。培训时间更短，生产效率更高。

(3)遥控字符键盘

使用MU72红外遥控键盘，使输入更快、更容易。由于照准目标后无需触碰仪器即可完成测量，因此保证了测量成果具有更高精度。

(4)高效率、更精确

采用独特的相对式光电编码器，有效地消除非正常偏差，保证仪器具有更高的水平角垂直角测量精度。

(5)三轴改正

相对于双轴改正，Pentax的ATS系列全站仪提供了独一无二的三轴改正功能，三轴改正功能对来自于垂直轴、水平轴及视准轴交会处的误差可进行更精确的自动补偿。

(6)功能强大数据传输

数据可以通过电缆或PCMCIA卡读器直接与任何一台计算机通信，进行传输数据。

(7)速度

根据需要可以使用各种不同类型、不同容量的PCMCIA存储卡，使数据处理速度更快。

(8)Pentax原装数据存储卡

Pentax原装数据存储卡具有高强度、更大的温度使用范围、更好的数据保存性能。

使用成熟、高效的Pentax EDM测距系统，单棱镜可以测距2700m。

(9)PowerTopo软件

来自Pentax的最新工程应用程序，界面友好、开放，功能更实用。基于图标的PowerTopo软件使用界面更友好，软件结构设计简洁，其与软键盘的完美结合使PowerTopo使用起来更具有效率。使有经验的测量工程师工作效率更高，而初学者亦可在最短的时间内掌握软件的使用。

(10)功能强大

强大的PowerTopo功能使全站仪操作比以前更快、更高效。开发工具Pentax提供了开放的开发环境，用户可以根据需要开发自己的应用程序。

(11)高效率

外业快速采集，PowerTopo提供相当数量的增强功能，解决任何高级的测量应用。

(12)PowerTopo演示盘

PowerTopo演示程序在PC机上模拟PowerTopo软件，提供每一项功能的帮助说明，在计算机屏幕上同时显示仪器的显示窗及仪器的面板。该软件用于在办公室中进行计算及测量工作准备。

(13)外部数据采集器

PowerTopo软件可以无缝接驳各种外部数据采集器，提高用户的工作效率。

(14)功能强大

外业测量的数据可以在野外直接以图形的形式显示出来，并伴随文字描述。可以保证在回到办公室进一步处理数据前在野外对数据的正确性进行检查。

(15)先进的算法、准确的算法

准确的计算在极短的时间里可以得到可靠的结果。

(16)DL－01数据通信软件

DL－01是基于WindowsTM的功能强大的数据传输及转换软件。

除具有普通全站仪功能外，ATS全站仪还具内置强大的PowerTopo软件，有以下特殊功能：测量点图形显示，多语言帮助功能，体积计算，COGO功能，悬高测量REM、遥距测量RDM、竖面测量和导线测量，图形指示放样，具有3D平面和距离计算，道路设计功能，测量结果可转换到不同的坐标系。

PowerTopo软件特性如下：

1)自由建站(最多可有20个点)，测量点图形显示，多语言帮助功能，体积计算，COGO功能。

2)悬高测量REM，遥距测量RDM，竖面测量VPM，导线测量。

3)图形指示放样，具有3D平面和距离计算，道路设计功能测量结果可转换到不同坐标系，选择不同的测量程序。

4)通过Pentax DL－01通信程序与外部计算机双向通信，实现数据传输及数据格式转换，DL－01传输软件的特点：通过RS－232C接口的传输电缆连接宾得测量仪器和电脑，则利用DL－01传输软件可完成数据文件的上传和下载，同时该软件也能进行数据的转换。

5)在Windows 95／98／2000或NT系统下进行安装、操作。DL－01利用固化在Windows中的强大应用程序／数据可转换成以下格式：Pythagoras(毕达哥拉斯)格式、Files格式、DXF格式、JS-Info、TDS、SDR、TAB separated ASC Ⅱ、DC－1Z、三种用户定义格式、其他认可的格式等。

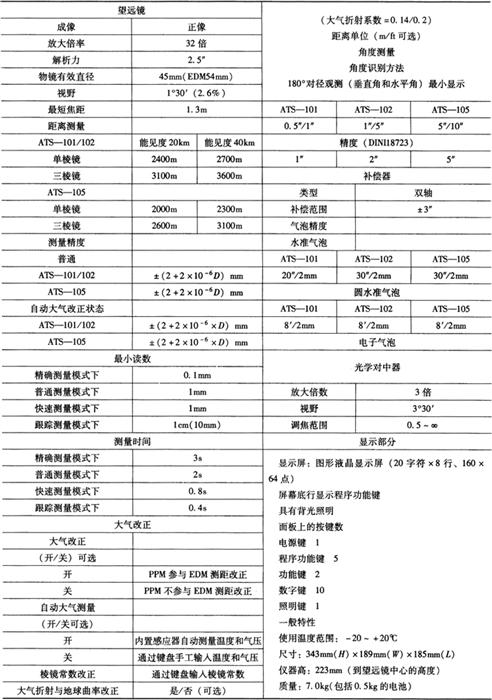

ATS系列技术指标见表18－36。

表18－36 ATS系列技术指标
