宝成线K410滑坡甚低频法勘探

---

宝成线K410滑坡是一个规模较大的堆积层老滑坡体，平面范围长约500m，宽约200m。

滑坡区周围的地层岩性为三叠系紫红、灰色页岩、灰岩和侏罗系灰色砾岩、砂岩等，地表覆盖层为页岩块碎石土和砾岩巨块石等组成的洪坡积物。从图2－3中可以清楚地看出倾角大于+10°的等值线圈定的界线反映北东方向有较宽的异常带分布，沿南东方向亦有串珠的异常带存在，两条异常带在ZK4钻孔附近汇集并向北西方向延伸。

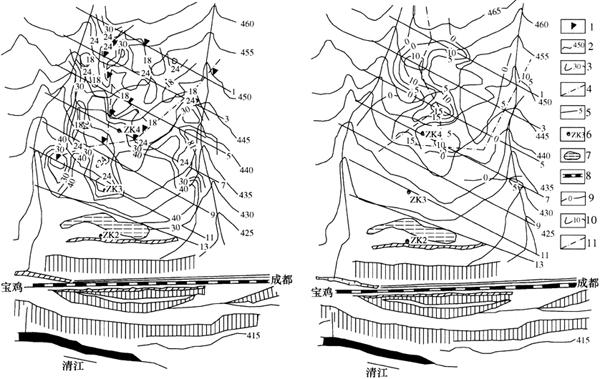

图2－3 k410滑坡甚低频法勘探结果

1－倾角曲线零交点；2－地形等高线；3－视电阻率等值线；4－推测的低阻异常带；5－测线；6－钻孔；7－湿地；8－铁路；9－倾角滤波零等值线；10－倾角滤波正等值线；11－推测的倾角异常带

又将波阻法测得的磁场水平分量和电场水平分量根据公式求出视电阻率ρ_s值，绘制成ρ_s等值线平面图。由图圈出北东向和南东向的两条低阻异常带，这两条低阻异常带亦有在ZK4钻孔周围汇集向北西方向延伸的趋势，由此可见两种测量方法测得的结果接近于吻合(金培杰等，1993)。

【参考文献】：

邓清禄．2000．斜坡变形构造．武汉：中国地质大学出版社

段永侯，罗元华，柳源等．1993．中国地质灾害．北京：中国建筑工业出版社

姜卫方，万明浩．2000．地质雷达在滑坡面调查中的应用及效果分析，物探与化探，24(3)

金培杰，曹玉立．1993．甚低频电磁法在确定滑坡地下水分布中的应用．物探与化探，17(2)

金培杰，曹玉立．1992．静电α卡法在探测滑坡地下水中的应用．中国地质灾害与防治学报，3(3)

李媛，张颖，钟立勋．1992．中国滑坡崩塌类型及分布图说明书．北京：中国地图出版社

李智毅，王智济，杨裕云．1996．工程地质学基础．武汉：中国地质大学出版社

李智毅，唐辉明．2000．岩土工程勘查．武汉：中国地质大学出版社

李大心．1994．探地雷达方法及其应用．北京：地质出版社

刘传正．2000．地质灾害勘查指南．北京：地质出版社

牟会宠．1987．滑坡．北京：地震出版社

牛建军，张晓培，邱慧．2000．综合物探方法在中里滑坡调查中的应用．水文地质工程地质，27(3)

孙纪荣．1989．三峡黄腊石滑坡与K剖面法电法勘探工程物探．工程物探

王谦身，张赤军，周文虎等．1995．微重力测量——理论、方法与应用．北京：科学出版社

晏同珍，杨顺安，方云．2000．滑坡学．武汉：中国地质大学出版社

张咸恭，李智毅等．1998．专门工程地质学．北京：地质出版社

地球物理地球化学勘查研究所．1983．日本工程物探译文集
