安装轿架前安全钳预调整

---

安全钳安装后，就很难再次调整了，所以安装前，需要确定安全钳是否需要安装垫片来调整安全钳间隙。调整安全钳工艺应该遵循下面的工艺要求：

(1)轿架组装前，首先测量现场X方向轿底宽度尺寸D(实际尺寸)，再测量现场导轨距RG(实际尺寸)。每种电梯的尺寸都不相同，应该根据实际电梯的装配图纸计算。

(2)如果RG－D＞75，则需要加装垫片，垫片的厚度=RGD－75。这里的75，是以“广州日立”YPVF电梯为例子的尺寸，其他型号的电梯，可以根据实际图纸来计算。

(3)安全钳垫片的安装。在安装轿底和轿架立柱的连接螺栓时，插入安全钳垫片。安全钳垫片应在轿底两边均匀插入，不能够只插入一边，如图7．1－2所示。在慢车运行后，再确认楔块凸出导轨面的尺寸符合图7．1－2所示的尺寸要求。

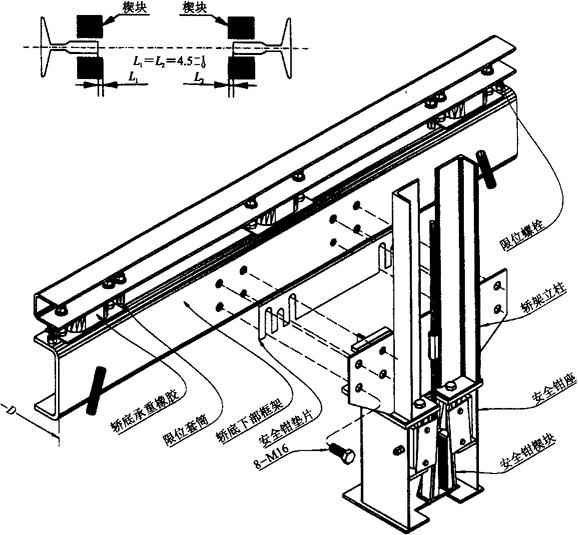

图7．1－2 安全钳安装示意
