安装卡胶(轿厢定位橡胶)

---

轿厢与轿架是不能够硬性连接的，必须通过橡胶垫和定位橡胶卡胶进行连接。这样，机器运行中产生的钢性震动就不会传进轿厢。

定位橡胶一般安装在轿顶与轿架立柱之间，起到扶正轿厢垂直度的作用。安装时注意下面两点要求：

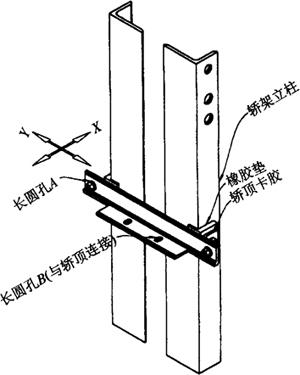

(1)如图7．5－2所示安装轿顶定位橡胶。调整卡胶的橡胶垫与轿架立柱在X、Y的间隙为1mm。调整方法：X方向利用长圆孔B；Y方向上利用长圆孔A。

图7．5－2 轿顶定位橡胶安装示意

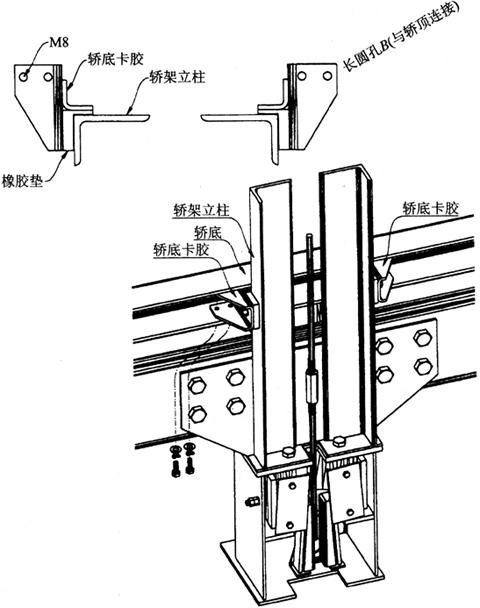

(2)如图7．5－3所示安装轿底定位橡胶，卡胶与轿底用六角螺栓进行连接，调整卡胶的橡胶垫与轿架立柱在X、Y方向均应轻轻接触而不能受力或离开。

图7．5－3 轿底定位橡胶安装示意
