复合硅酸盐水泥

---

根据国家标准《复合硅酸盐水泥》(GB12958－1999)中的规定，复合硅酸盐水泥的定义是：凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥(简称复合水泥)，代号为P·C。水泥中混合材料总掺量按质量百分比计应大于15%，但不得超过50%。允许用不超过8%的窑灰代替部分混合材料；掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。

复合硅酸盐水泥的强度等级与普通硅酸盐水泥的强度等级相同，但各龄期的强度不得低于表4－6中规定的数值。复合水泥对细度、凝结时间、沸煮安定性的要求，均与普通硅酸盐水泥相同。

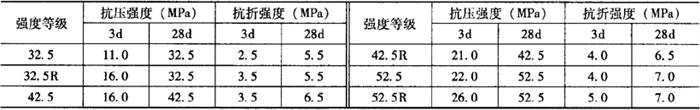

表4－6 复合硅酸盐水泥各龄期的强度要求(GB12958－1999)

按照《复合硅酸盐水泥》(GB12958－1999)中的规定，水泥熟料中氧化镁的含量不得超过5．0%。如水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6．0%。水泥中三氧化硫的含量不得超过3．5%。

复合水泥的特性取决于所掺混合材料的种类、掺量及相对比例。由于复合水泥采用了复合混合材料，所以其综合性质好，耐腐蚀性好，水化热较小，抗渗性较好，早期强度大于同强度等级的矿渣水泥、火山灰水泥和粉煤灰水泥。因此，复合水泥的用途较其他水泥更为广泛，是一种大力发展的新型水泥。

以上六种水泥具有共同的性质，也有不同的特性，它们各自的特性如表4－7所示。

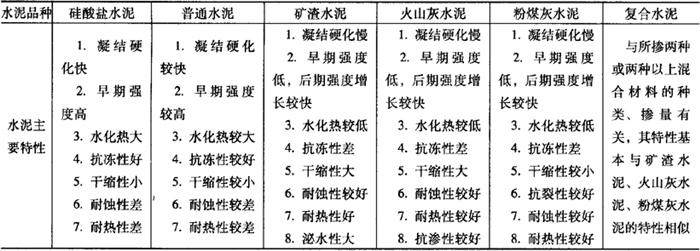

表4－7 常用硅酸盐系水泥的特性
