塑料活动圈注塑模具

---

该模具为典型的带活动镶件的注塑模具，型腔由两个成型滑块构成，脱模时随塑件一起取出模外，再与塑件分离。这种带活动镶件的注塑模具，模具结构简单，动作可靠，但生产效率低，不能实现自动化生产。

开模后，推块20将成型滑块17推出动模板14，然后在模外用卸模架打开成型滑块，取出塑件，见图5-3。

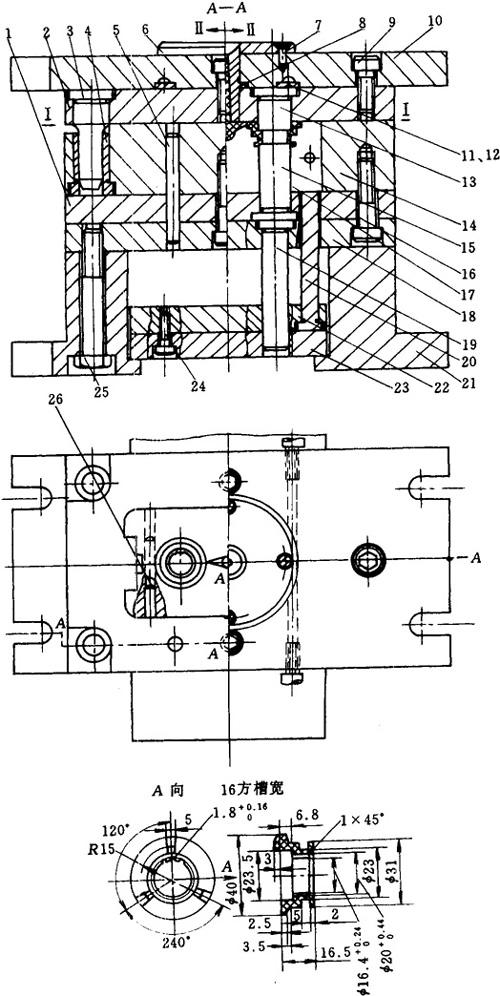

图5-3 塑料活动圈注塑模具

1—型芯固定板 2—定模板 3—带肩导柱 4—带头导套 5—圆柱销 6—定位圈 7—沉头螺钉 8—浇口套 9—内六角螺钉 10—定模座板 11—密封环 12—水管接头 13—型芯 14—动模板 15—型芯 16—内六角螺钉 17—成型滑块 18—支撑板 19—推板导柱 20—推块 21—支架 22—推杆固定板 23—推板 24—螺钉 25—螺钉 26—导销
