塑料壳体注塑模具

---

制品由设置在顶部的点浇口成型。模具具有四个方向的侧面抽芯。对于小型芯12、13采用弹簧抽芯简便可行。滑块15、19均用斜销抽芯，分别由锁紧块16、17锁紧，支架14、18挡住锁紧块，使锁紧可靠。

开模时，由于有图中D向所示的定距分型机构，因此Ⅰ-Ⅰ面首先分型，在此过程中完成抽芯动作，并给取浇口留有合适空间。当圆柱销9对导套7限位后，模具便沿Ⅱ-Ⅱ面分型。

顶出时，由推杆3推动推件板6使制品被强制脱离型芯5。采用这种方式顶出时，制品内侧凸台不宜太高，一般为0．3mm左右，塑料需具有较好的弹性。

见图5-24。

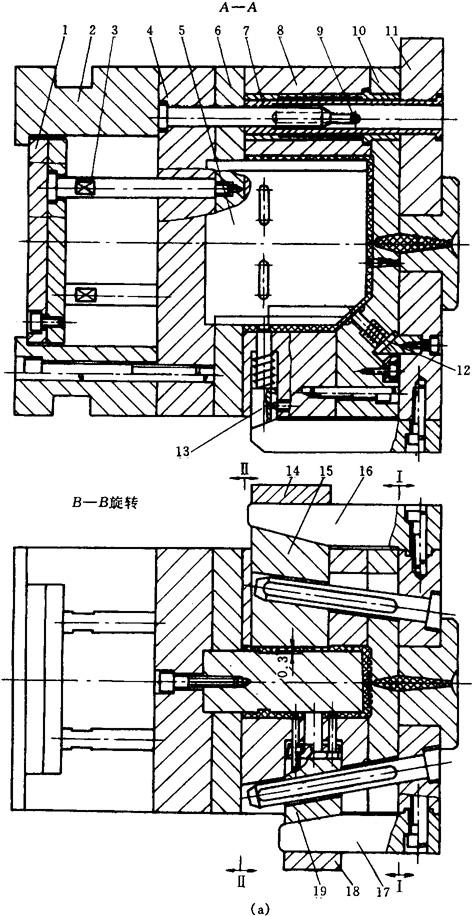

图5-24(a) 塑料壳体注塑模具主视图及侧视图

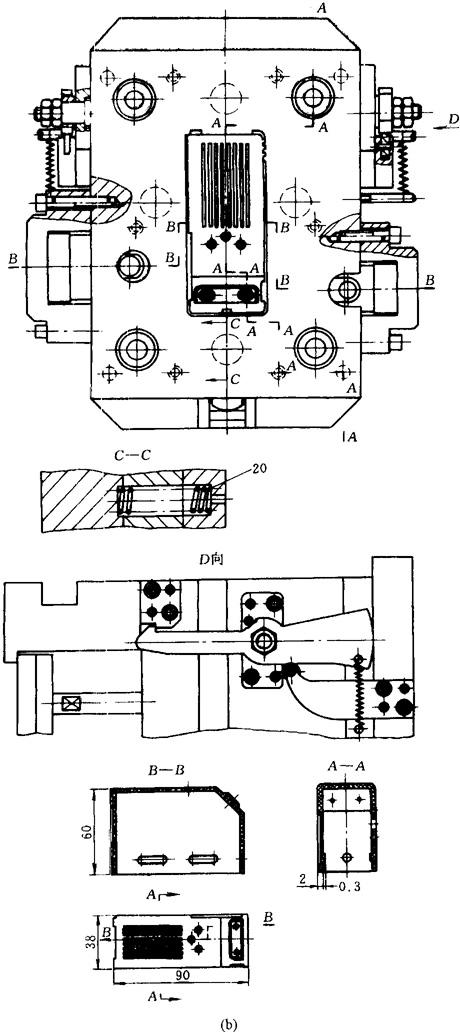

图5-24(b) 塑料壳体注塑模具俯视图及塑件图

1—推板 2—支座 3—推杆 4—动模板 5—型芯 6—推件板 7—导套 8—定模 9—圆柱销 10—定模板 11—定模座板 12—型芯 13—型芯 14—支架 15—滑块 16—锁紧块 17—锁紧块 18—支架 19—滑块 20—弹簧
