塑料制品

---

由于塑料冷却时收缩比较大，它的强度、刚度比金属材料低，因此其成形方法有它的特殊性．为了既保证塑料零件的顺利成形，防止产生缺陷，又能达到降低成本、提高生产率的目的，设计时必须注意零件的结构工艺性特点(表2-79)．表2-80列出了一些典型塑料制品结构件工艺性的正误示例．

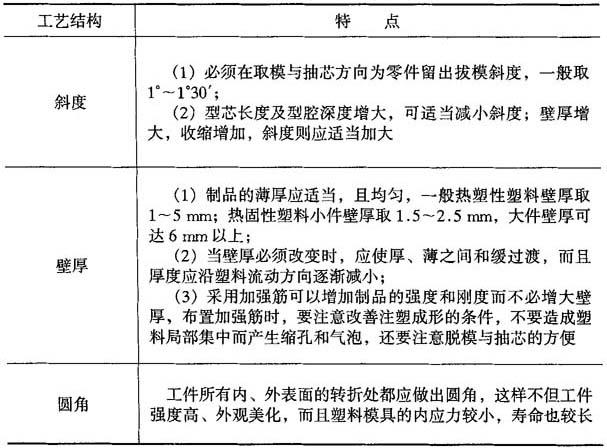

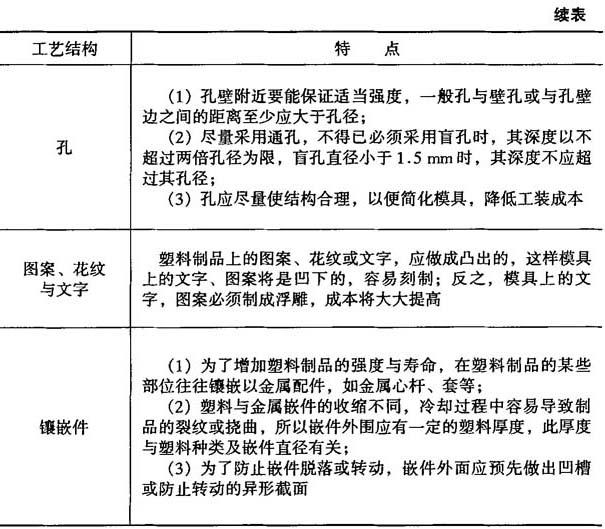

表2-79 塑料制品的结构工艺性特点

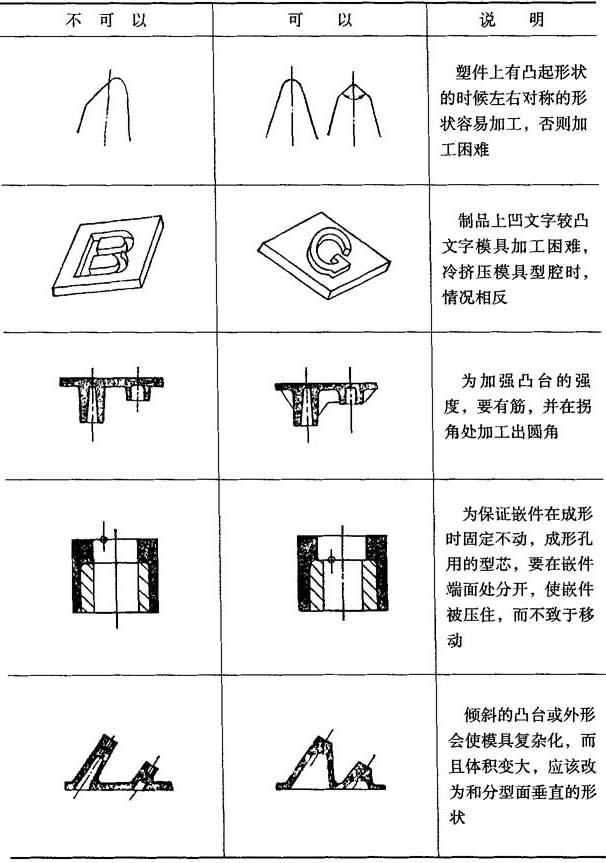

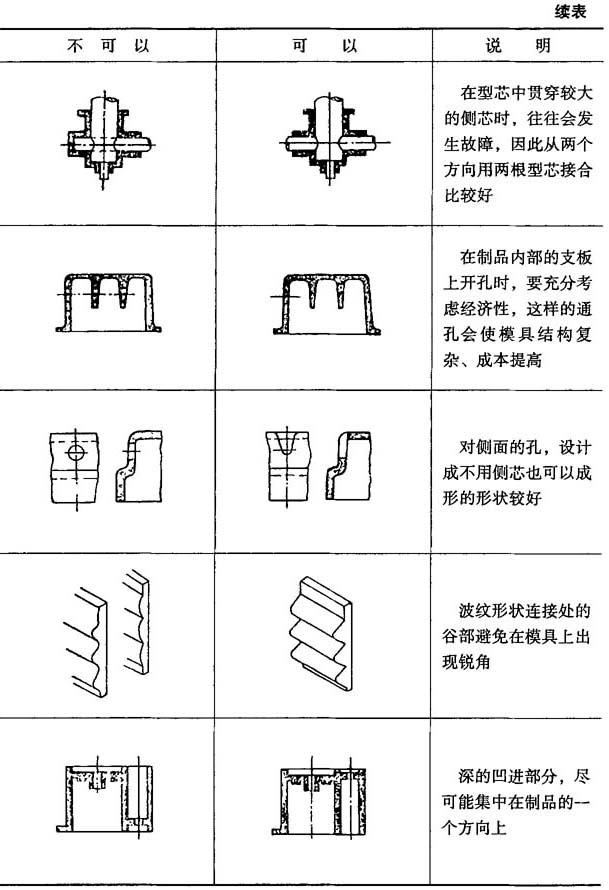

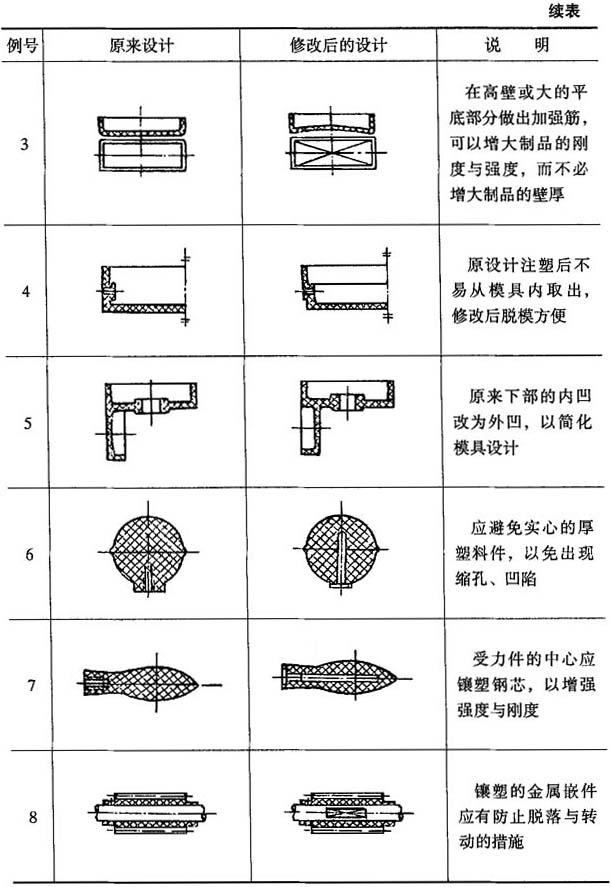

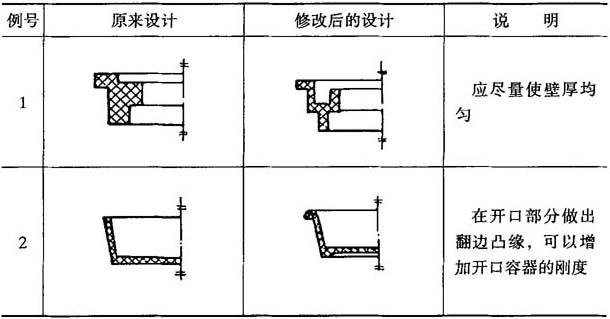

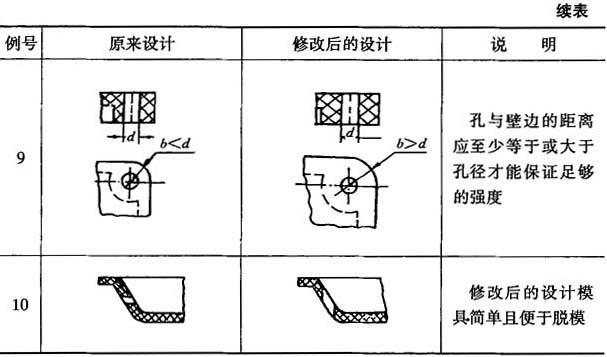

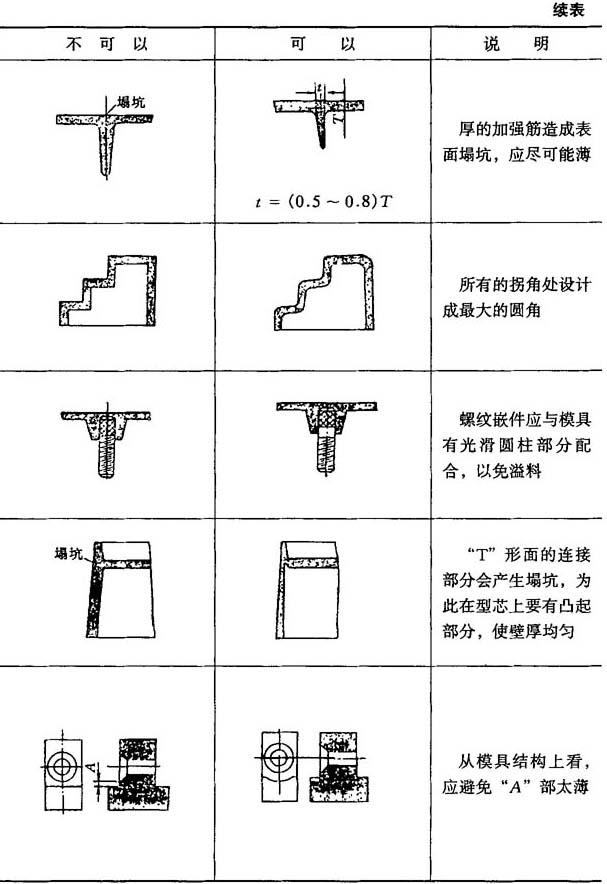

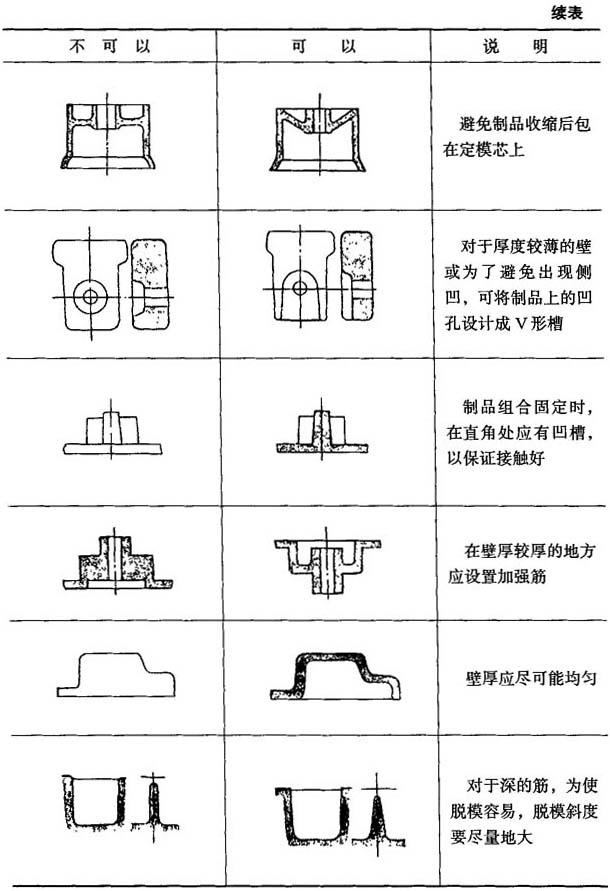

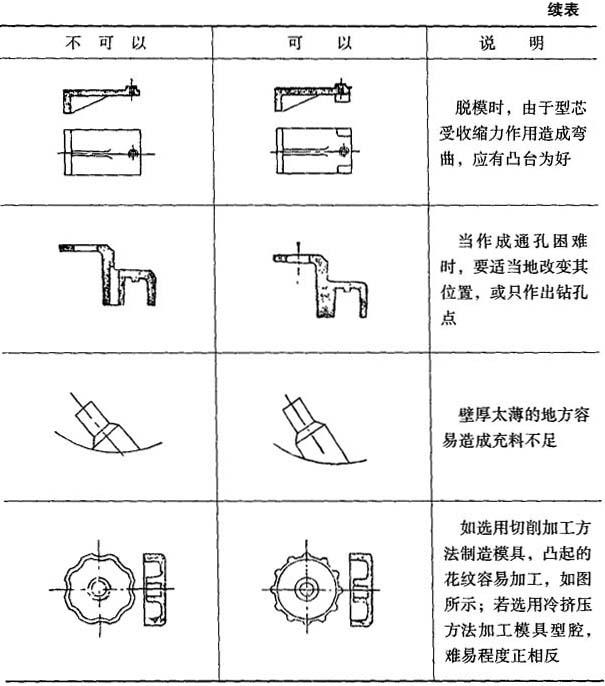

表2-80 塑料制品结构工艺性示例

以注射制品为例，列出塑料制品的尺寸精度及设计要点．

塑料制品尺寸公差见表2-81～表2-83．

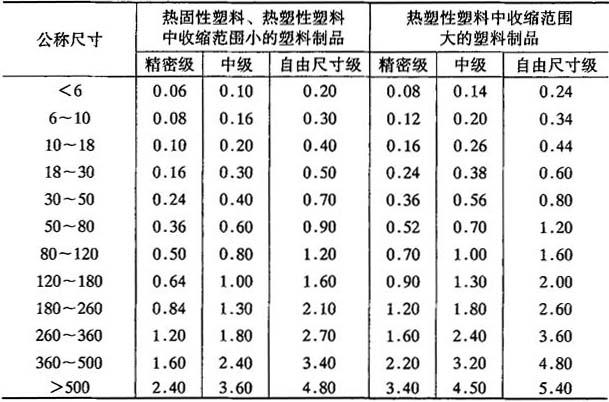

表2-81 原国家第—机械工业部推荐的塑料制品尺寸公差 mm

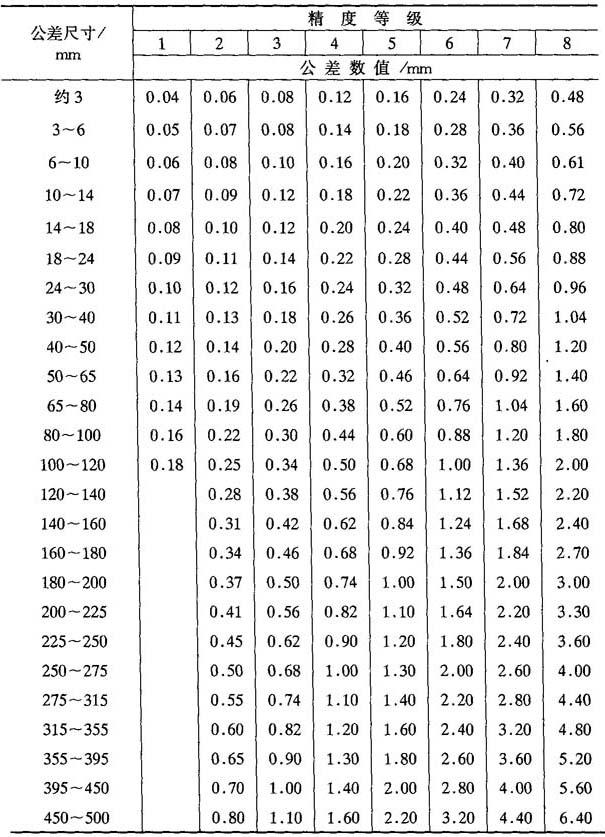

表2-82 原国家第四机械工业部塑料制品尺寸公差数值表(SJB72—78)

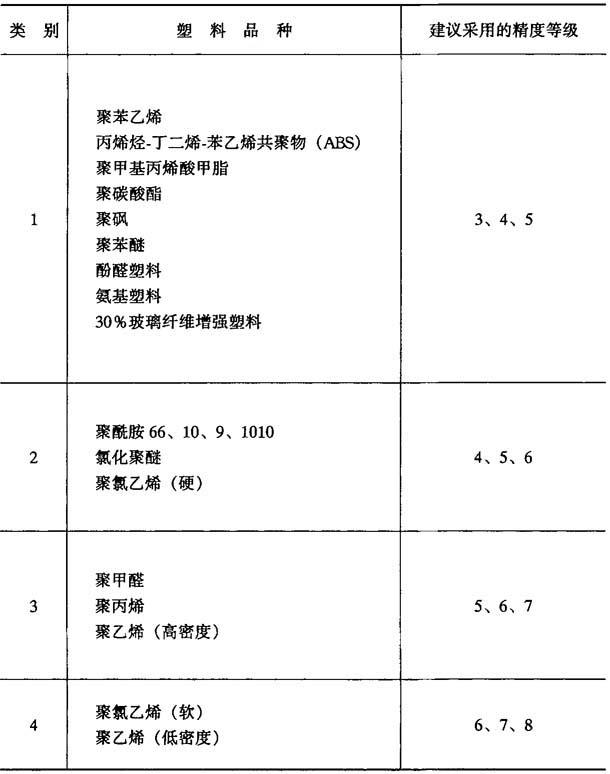

表2-83 精度等级的选用

模具尺寸公差见表2-84～表2-85．

塑料制品的收缩率见表2-86．

注射制品的设计要点见表2-87．

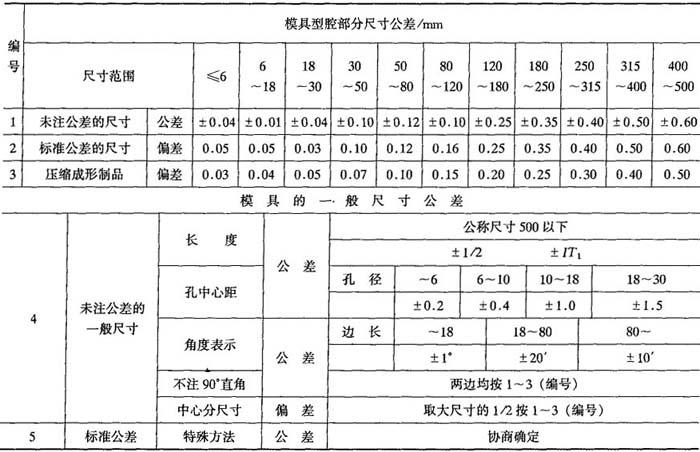

表2-84 模具尺寸公差(DIN1679，1968)

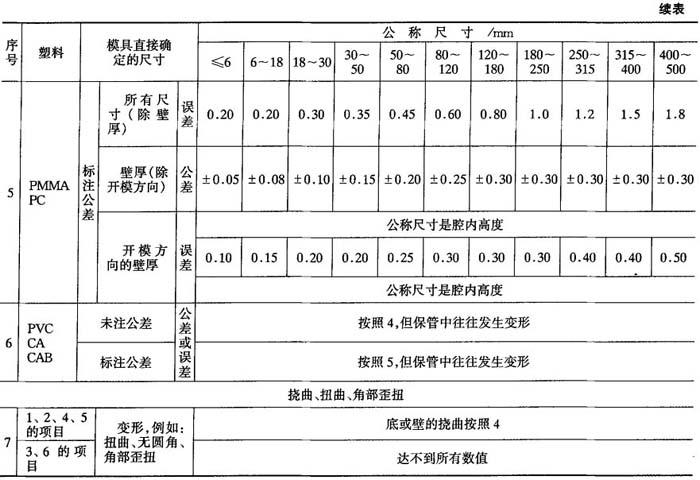

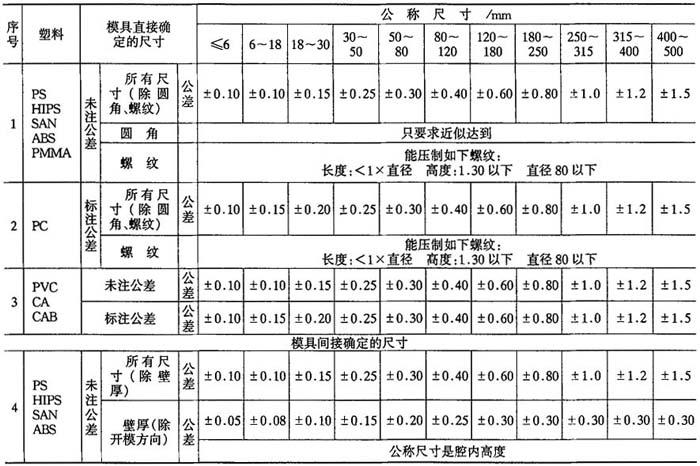

表2-85 注射成形制品的公差(DIN7710B1aH2，1966)

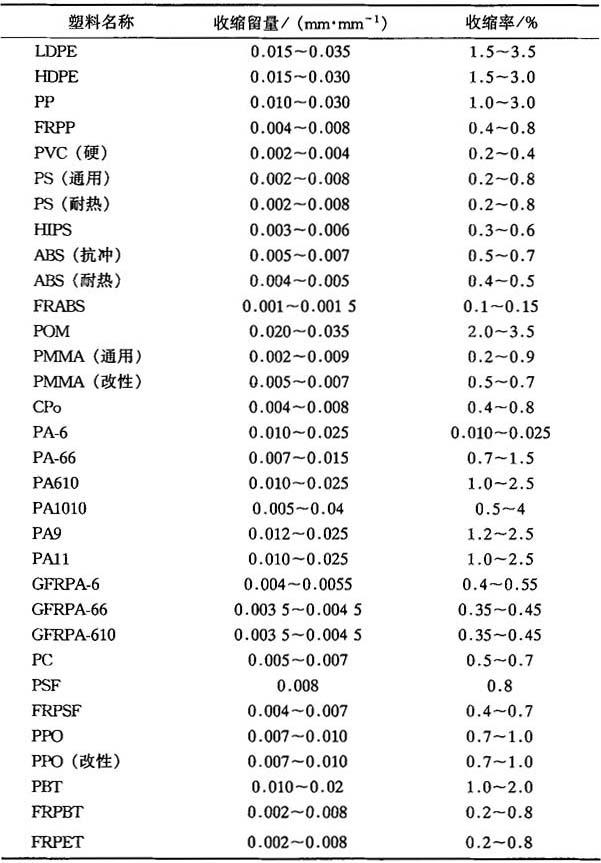

表2-86 常用塑料的收缩留量和收缩率

表2-87 注射制品设计要点
