坡口形式与焊接位置

---

坡口是根据设计或工艺需要，在工件的待焊部位加工成一定几何形状经装配后构成的沟槽。坡口形式及其尺寸一般随板厚而变化，同时还与焊接位置、热输入量、工件材质等有关。当对接接头板厚不同时，若板厚差δ－δ₁不超过表1－2－58的规定时，则按板厚选定坡口形式和参数，而当板厚差超过表1－2－58的规定时，则应将板厚按图1－2－6所示要求加工成斜面。

表1－2－58 板厚不同时板厚与允许板厚差之间的关系

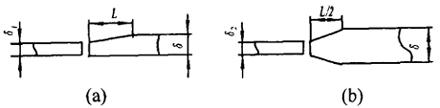

图1－2－6 不等厚板对接的加工要求^［10］

(a)单面斜边过渡L≥5(δ－δ₁) (b)双面斜边过渡L≥2．5(δ－δ₂)

各种形式的焊接接头在平焊位置焊接时，熔滴可借助重力落入熔池，熔池中的气体、熔渣容易浮出表面。因此平焊位置可以用较大电流焊接，生产率高，焊缝成形好，焊接质量易保证，劳动条件好，一般应尽量在平焊位置施焊。其他位置焊接对焊工操作技术要求高，劳动条件差，焊接质量不易保证。
