土方工程

---

①平整场地 系指厚度在±30厘米以内的就地挖、填找平，其工程量按建筑物(或构筑物)底面积的外边线每边多增加2米计算。

其计算为公式为：

A=S+L_外×2+16

式中 A－面积(m²)；

L_外－外墙外边线长(m)；

S－底层建筑面积(m²)。

〔计算例〕 某建筑物长30米，宽10米，底层建筑面积为300平方米，求平整场地面积。

图2－1

A=300+80×2+16

=467m²

或=(30+4)×(10+4)

=476m²

②挖地坑 凡挖土底面积在20平方米以内的，按地坑挖土计算，地坑底面积不放坡和不带挡土板的按图示尺寸计算；带挡土板的每边各加10厘米计算。地坑体积计算如下：

a．不放坡和不带挡土板的

方形或矩形 V=Hab

圆形 V=HπR₁²

b．放坡的 方形或矩形(见图2－2)

图2－2

或简化公式

的体积(即地坑四角锥体积)见地坑放坡时四角的角锥体体积表(表2－1)。圆形(见图2－3)。

图2－3

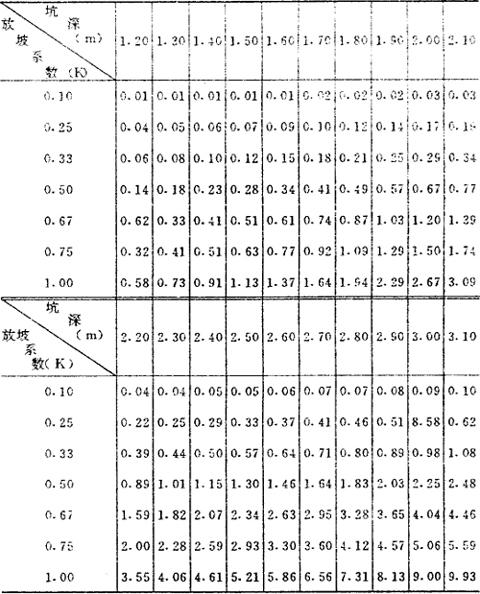

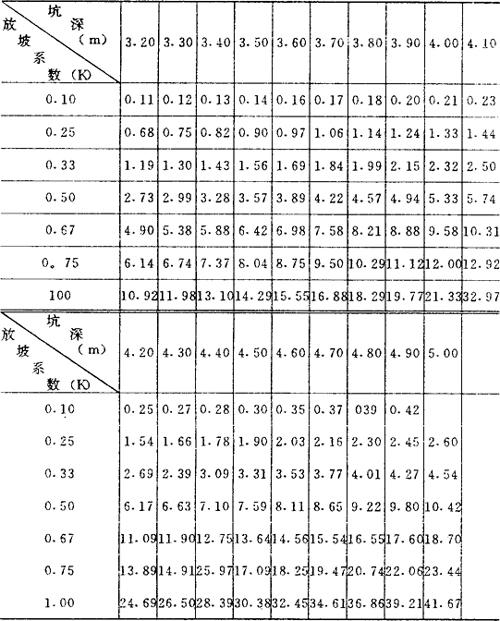

表2－1 地坑放坡时四角的角锥体积表 单位：m³

注：(1)正方形或矩形地坑(需放坡者)的体积，凡采用简化公式时、均可按上表计算；

(2)值为地坑四角的角锥体体积，(见示意图)；

(3)示意图中C=0

c．带挡土板的

计算支挡土板的挖土工程量时，槽、坑底宽尺寸每边多加10厘米计算。

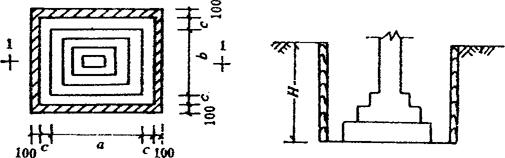

方形或矩形(见图2－4)

图2－4

V=H(a+2c+0．10×2)(b+2c+0．10×2)

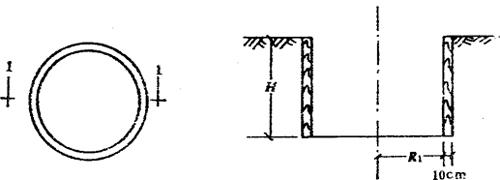

圆形(见图2－5)

图2－5

V=πH(R₁+0．10)

式中 V－挖土体积(m³)；

a－基础长度(m)；

b－基础宽度(m)；

H－地坑深度(m)；

R₁－坑底半径(m)；

R₂－坑面半径R₂=R₁+KH(m)；

C－工作面宽度(m)

K－坡度系数(挖土方、挖土槽、地坑放坡系数及放坡起点(见表1－1)。

③挖地槽、沟 凡槽形(槽长大于槽宽3倍)挖土底宽在3米以内的，按地槽挖土计算。

地槽长度：外墙地槽和管沟以其中心线长度计算；内墙地槽以槽底的净长计算。

地槽宽度：不放坡和不带挡土板的地槽宽度按图示基础或垫层的宽度计算；管道沟宽度按设计宽度计算。放坡的，加放坡宽度计算；带挡土板的每边各加10厘米计算。一面放坡一面带挡土板的，一边加放放坡宽度另一边加10厘米计算。如需要增加的工作面，按施工组织规定计算，如无规定时可按下列规定计算。

a．毛石、砖砌筑，每边增加工作面15厘米。

b．混凝土基础或垫层支模板的，每边增加工作面30厘米。

c．使用卷材或防水砂浆做垂直防潮层时，每边增加工作面80厘米。

地槽深度：地槽深度不同时，应分别计算。管道沟地深度，按分段间的地面加权平均自然标高减去管底(包括管壁厚度)或基础底的平均标高计算。

计算管道沟土方工程量时，各种检查井类和排水管道接口等处，因加宽而增加的工作量，均不计算，但铺设铸铁给水管道时，接口处的土方工程量应按铸铁管道沟全部土方工程量增加2．4%计算。

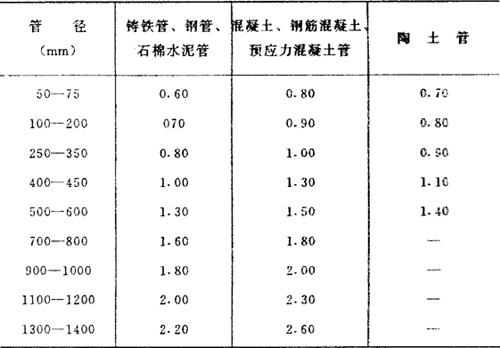

表2－3 管沟底宽度尺寸表 单位：m

地槽体积计算如下：

不放坡和不带挡土板的(见图2－6)

图2－6

V=H(a+2c)L

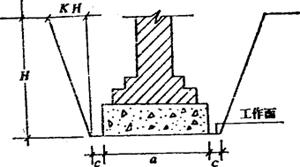

由垫层下表面放坡(见图2－7)

图2－7

V=H(a+2c+HK)L

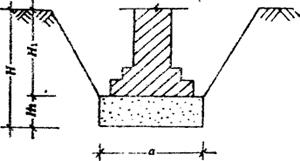

由垫层上表面放坡(见图2－8)

图2－8

V=(a+KH₁)L+2H₂L

或 V=〔H_；(A+KH₁)+2H₂〕L

带挡土板的(见图2－9)

图2－9

V=H(a+0．2+2c)L

一面放坡一面带挡土板的(见图2－10)

图2－10

式中 V－挖土体积(m³)；

H－槽面至垫层或基础底的深度或管道沟分段间的平均沟槽深度(m)。(有基础时H=h₁+h₂+t，无基础时H=h₁+t)见图2－11；

图2－11

H₁－槽面至垫层上表面的深度(m)；

H₂－垫层厚度(m)；

a－基础宽度(m)；

C－工作面宽度(m)；

L－槽、沟长(m)；

K－坡度系数。

〔计算例〕 设槽长50米，槽深2米，为三类土，砌毛石基础宽60厘米，其工作面宽度每边增加15厘米，求挖槽土方体积(见图2－12)。

图2－12

解：V=50×(0．60+0．15×2+0．33×2)×2

=156m³

①回填土 回填土按夯填和松填分别以立方米计算。回填土可按下列方法计算。

回填土体积=挖土体积－设计室外地坪以下埋设的砌筑量(包括墙基、柱基、管道基础体积以及基础垫层)

在计算管道沟的回填土时，管道直径在500毫米以上的(包括500毫米)，需减去其所占的体积，每米长应减去的数量可按表2－4的规定计算：

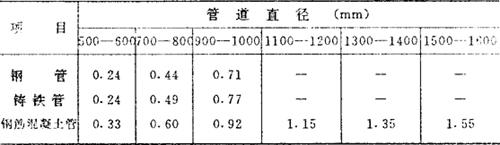

表2－4 单位：m

⑤运土

因场地狭小无堆土地点，挖出的土方，是否全部运出，待回填时再运回，或只运回填后的余土，应根据施工组织设计规定数量、运距及运输工具计算。余土或取土的工程量可按下列方法计算：

余土运输体积=挖土体积－回填土体积

取土运输体积=回填土体积－挖土体积(系指挖土少于回填土)
