圆度测量

---

1．圆度误差的评定准则

按最小包容区域评定圆度误差时，应用两个同心圆包容实际轮廓，并且至少有四个实测点内外相间地落在两个包容圆周上。如图3．3－16(a)。

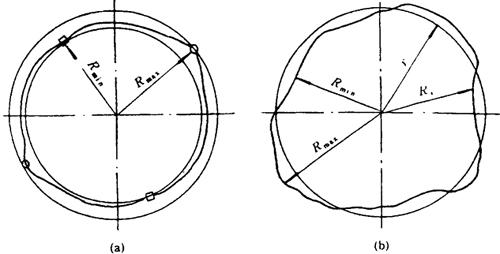

图3．3－16 圆度误差评定(a)与最小二乘圆中心(b)

近似评定圆度误差的方法有：

(1) 最小二乘圆中心法

以最小二乘圆的中心作内、外包容的圆心。如图3．3－16(b)。

(2) 最小外接圆中心法

外接于实际轮廓且半径最小的理想圆为最小外接圆，以该圆的圆心作内，外包容圆来评定圆度误差。

(3) 最大内切圆中心法

内切于实际轮廓且半径最大的理想圆为最大内切圆，以该圆的圆心作内、外包容圆来评定圆度误差。

2．圆度误差的典型测量方法

测量圆度误差所用的典型仪器是圆度仪，目前应用的圆度仪有两种形式：一种是转轴式(传感器旋转)；另一种是转台式(被测件随工作台旋转)。转轴式圆度仪有英国的Talyround－2型、3型、51型、73型和中原量仪厂的DQR－1型等。转台式圆度仪有英国Talycenta和Talyround－200型圆度测量仪以及洛阳轴承研究所的Y－901型圆度仪。

【参考文献】：

［1］王因明主编，光学计量仪器设计，机械工业出版社，1982。

［2］薛实福、李庆祥编着，精密仪器设计，清华大学出版社，1991。

［3］叶声华主编，激光在精密计量中的应用，机械工业出版社，1980。

［4］罗南星主编，几何量计量技术简明教程，机械工业出版社，1993。

［5］角度计量编写组，角度计量，中国标准出版社，1984。

［6］童竞主编，几何量测量，机械工业出版社，1988。

［7］王江主编，现代计量测试技术，中国计量出版社，1990。

［8］蒋诚志编，计量光学，中国计量出版社，1989。

［9］梁铨廷主编，物理光学，机械工业出版社，1981。

［10］强锡富，于汶编，电路基础与电路量仪，哈尔滨工业大学出版社，1989。

［11］黑龙江省标准计量局、哈尔滨工业大学编，长度计量手册，科学出版社，1979。

［12］张国雄、沈生培主编，精密仪器电路，机械工业出版社，1987。

［13］几何量实用测试手册编委会，几何量实用测试手册，机械工业出版社，1985。
