喷放锅

---

1．结构概述

喷放锅一般用12～18mmA3钢板焊接而成。喷浆时，喷放锅所受的压力约98kPa，同时锅体将受到一定的震动。喷放锅锅体为圆筒形，而底部则有平底和锥底，两种结构分别称为平底喷放锅和锥底喷放锅，构造分别见图6－3－18和图6－3－19。

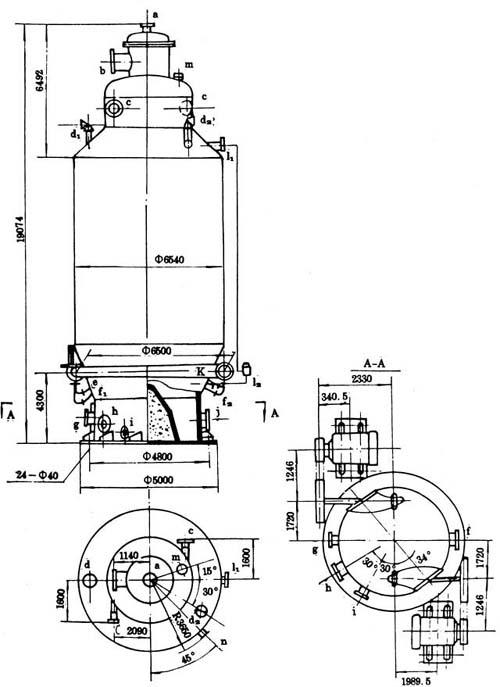

图6－3－18 平底喷放锅

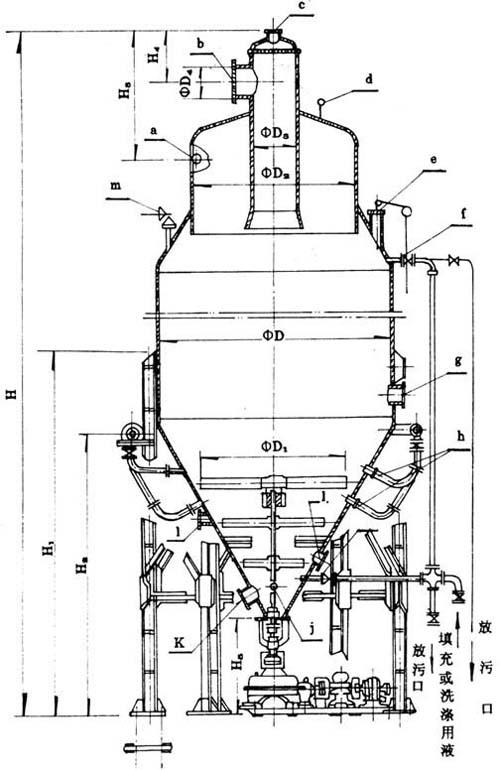

图6－3－19 锥底喷放锅

2．主要技术特征

平底喷放锅和锥底喷放锅的主要技术特征见表6－3－17及表6－3－18。

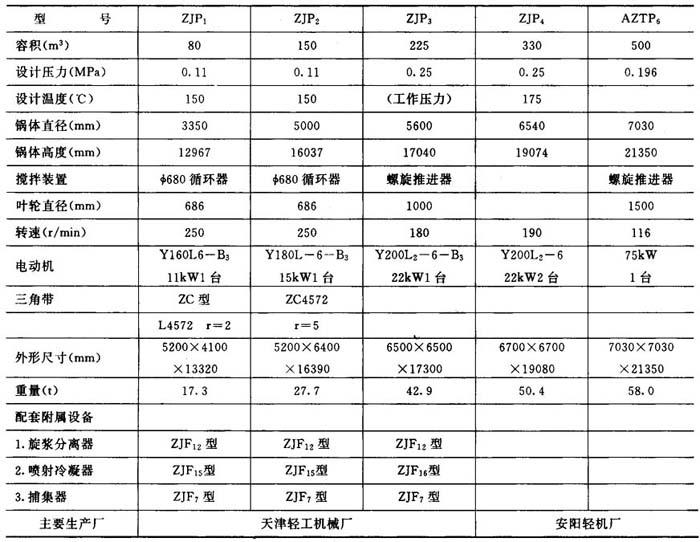

表6－3－17 平底喷放锅主要技术特征

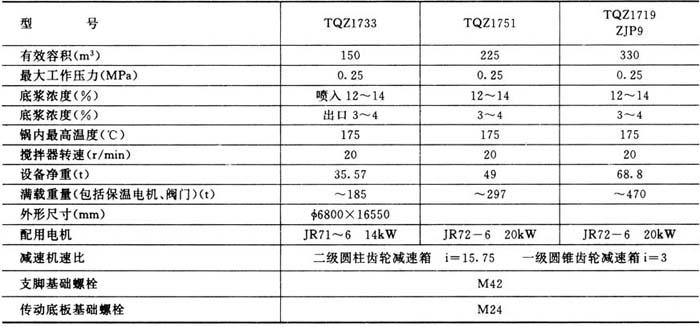

表6－3－18 锥底喷放锅主要技术特征

3．设备特点

锥底喷放锅的特点是在锅底的浆料有搅拌器的搅拌作用，能使浆料与送来稀释的黑液均匀混合，以利于下工序的洗涤处理。

平底喷放锅底部中央有锥顶部件，使锅底构成一个环状浆道，在浆道上设有叶轮搅拌器，出浆浓度均匀，结构制造简单。
