可剥性防锈塑料膜

---

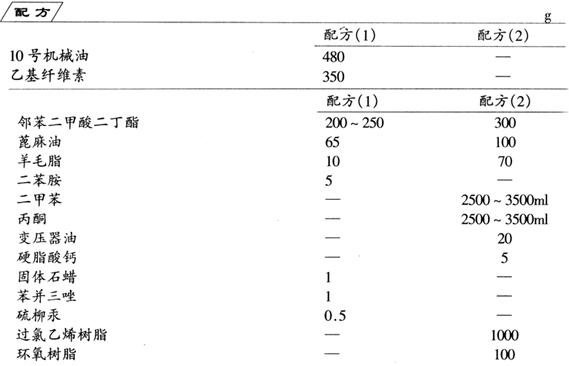

制法

配方(1)的制法：

①将乙基纤维素置于(105±5)℃的烘箱中烘2～3h以除去水分。

②将蓖麻油、羊毛脂、二苯胺一起加到10号机械油中，加热至140～150℃，搅拌混溶后，再加入固体石蜡、硫柳汞，并升温至160～170℃，再加入乙基纤维素，迅速搅拌，使其溶解。

③将苯并三唑溶于邻苯二甲酸二丁酯中，搅拌溶解后，加入步骤②制得的塑料溶液中，继续搅拌混匀，并升温至175℃(不能超过180℃)，继续搅拌10～20min，并在160～170℃下静置2～3h，至无气泡即为成品。在室温下为坚韧固体。

配方(2)的制备：

①将邻苯二甲酸二丁酯、硬脂酸钙、蓖麻油、变压器油混合，并加热至100℃左右，使其溶解。

②用部分二甲苯将羊毛脂和环氧树脂溶解，然后加入过氯乙烯树脂和其余的溶剂。

③将①和②制得的溶液混合，并于55℃水浴中搅拌混匀，冷至室温，待气泡消失后即可使用。

使用方法：配方(1)属热熔型防锈膜，使用时加热到140～180℃熔融后浸涂和刷涂。配方(2)属溶剂型防锈膜，使用时直接涂覆在金属表面。涂覆的膜层厚度一般为0．3～0．5mm。
