参数系列化

---

1．参数系列化的程序

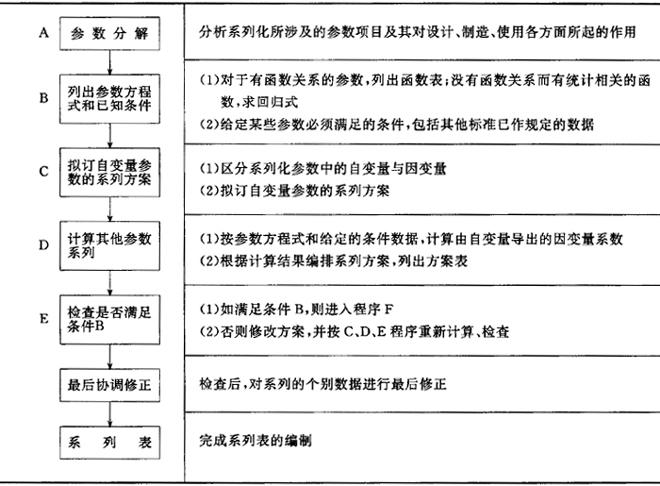

表4．2．2－1 参数系列化的程序

2．自变参数和因变参数

作为系列化对象的参数，包括三种参数：保证产品使用性能的参数，保证互换配套的参数和影响制造成本的参数。这些参数按照一定的参数方程式发生联系。根据它们之间的关系分为三类：

(1)条件参数 即作为限制条件预先给定的参数。

(2)自变参数 即计算时作为自变量的参数，其数目由参数方程决定，项目可以自由选择。选定的自变量参数必须使其严格地符合优先数或优先数系。

(3)因变参数 即计算时作为因变量的参数，其值根据参数方程式由自变参数导出，可能符合优先数系，也可能经过圆整后符合优先数系，或者不能圆整为优先数系。

3．自变参数系列和因变参数系列

自变参数一般应从用户最关心的、反映产品使用性能的主要特征数中选取，通常称为产品的参数。自变参数应按R5、R10、R20、R40的顺序，优先考虑分档较粗的基本系列。R80及其派生系列，一般不用于自变参数。

系列的公比，即参数分档的粗细程度，取决于技术经济效果的分析。广泛通用的零件尺寸，可选用分档较密的系列，如R20～R40系列；一般作业机械的性能参数用R5～R10系列就可以满足需要。

在参数的数值范围很大，不同区间的需要量和功能价值相差悬殊的场合，自变参数可以采用复合系列。对于客观上只能采用整数的参数，不得已而采用化整值系列时，应首先考虑选用R′_r系列。

因变参数的系列是由自变参数的系列及参数方程式所决定。一般，自变量与因变量之间的函数关系有三种情况：呈线性关系的参数，当自变参数为基本系列时，因变参数也是基本系列；呈曲线关系的函数，当自变参数为基本系列时，因变参数是派生系列；多项式参数方程式关系，当自变参数为基本系列时，因变参数只能近似地符合优先数。
