压滤机布置

---

(一)一排布置(图7－17)

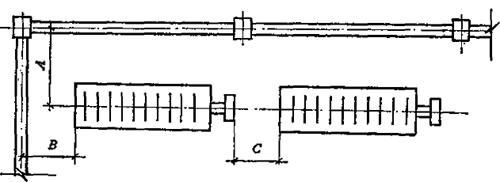

图7－17 单排压滤机布置图

图中 A≥2000mm；B≥2000mm；C视设备传动方式及布置而定。

(二)二排布置(图7－18)

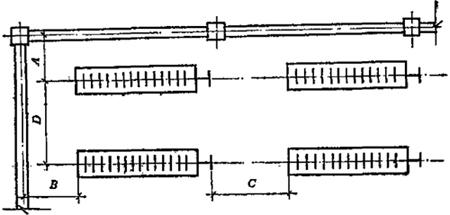

图7－18 双排压滤机布置图

图中 A、B≥2000mm；C视设备传动和布置情况而定：D≥3000mm(迁用于手推车输送泥饼)。

当运泥饼小车直接推入压滤机下方时，压滤机至地面净空距不得小于800mm。
