厅门地坎和门导靴

---

(一)地坎

出入口等开口部紧贴地面的金属水平构件。在电梯的候梯厅及轿厢出入部有各种地坎。在水平门设置中，一般在地坎上设有槽，作为门脚的导轨。

(二)门导靴

安装在门扇下端，在门地坎凹槽内滑动起导向作用的门脚。

安装在门扇上端的吊架把门挂在门导轨上。若门作垂直上下开闭时，导轨设在门左右方，门导靴则在门两侧导轨上滑动。门导靴的选择与安装直接关系到门的安全及噪声。

(1)使用吸尘器清洁地坎、地坎槽内的垃圾。如果可能，也可以使用如图22．5－1所示的专用工具来清洁地坎。

图22．5－1 地坎清洁专用工具

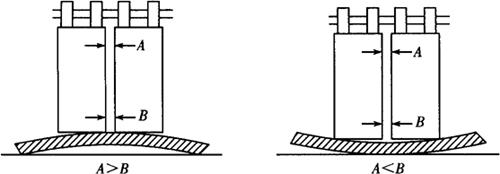

(2)如图22．5－2所示，检查地坎是否有磨损、松动、变形。

图22．5－2 厅门地坎检查示意

①如果地坎中间隆起，那么厅门将不能关闭到位。

②如果地坎两侧翘起，那么厅门将不能开启到位。

③如果地坎变形和磨损严重，则需要考虑更换。

(3)前后晃动门扇，检查导靴处有无异常响声，检查导靴有无磨损，固定螺栓有无松动。

(4)如图20．2－5所示，如果导靴磨损超过1mm(也就是门扇前后晃动量超过2mm)，则需要更换门导靴。

(5)门导靴最好使用六方螺栓固定，因为普通螺栓容易生锈和松动。

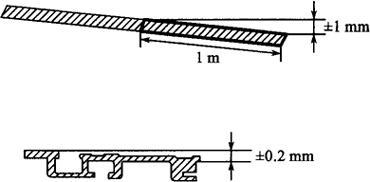

(6)如图22．5－3所示，检查地坎安装尺寸：

图22．5－3 地坎水平

①确保地坎左右水平误差小于1mm／m。

②确保地坎前后水平误差小于0．2mm。
