单螺杆挤出机的组成

---

在挤出成型中，挤出机是提供熔体的装置。挤出机提供了温度均匀与组分均匀的熔料，得到稳定可控制的产率。塑料挤出机是由原始的橡胶输送挤出机进化而成。现在所用的挤出机大多数是单螺杆挤出机。许多塑料成型的先驱、专家和学者们已经对单螺杆挤出机的挤出理论作了详细深入的研究。极广泛的实验已经证实了挤出理论研究的意义，以便对挤出设备设计及操作有良好的理解，从而减少了实际生产中的盲目性。

挤出机的分类方法很多，按挤出成型原理可分为柱塞式、螺杆式和无螺杆式挤出机；螺杆式挤出机中按螺杆数目可分为单螺杆、双螺杆和多螺杆挤出机；从挤出机能否排气可分为排气式和非排气式挤出机；从螺杆的空间位置可分为卧式和立式挤出机。本章只讨论单螺杆挤出机主要部件的主要特性及应用。

单螺杆挤出机由三部分组成：挤出系统、传动系统和冷却系统。这些系统的控制装置将在第四章阐述。挤出系统主要由螺杆和料筒组成；传动系统主要由电机、调速与传动装置组成；加热、冷却系统是加热器和制冷装置构成。本章着重阐述挤出系统。卧式单螺杆挤出机(以下简称“单螺杆挤出机”)的典型结构见图2－1。

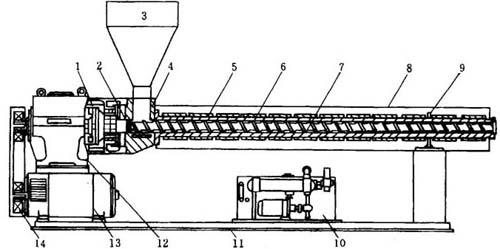

图2－1 单螺杆挤出机示意图

1－止推轴承 2－密封装置 3－料斗 4－进料口 5－冷却水与加热器 6－料筒 7－螺杆 8－料筒隔热防护罩 9－料筒支座 10－封闭冷却系统 11－地基 12－减速器 13－电机 14－皮带和皮带轮
