单螺杆挤出成型机的技术参数及其关系

---

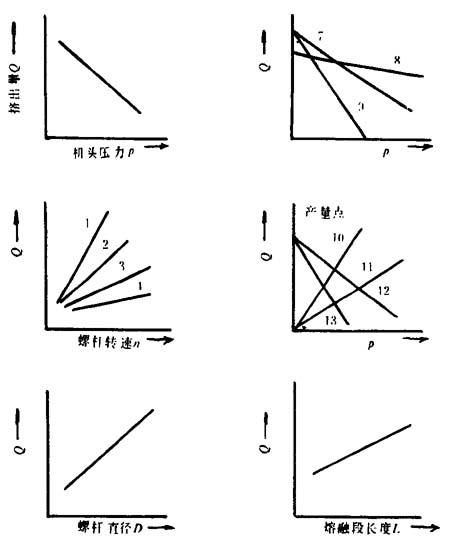

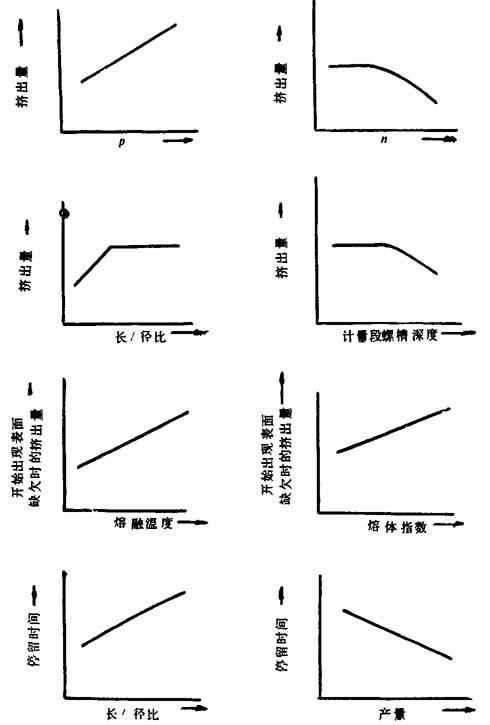

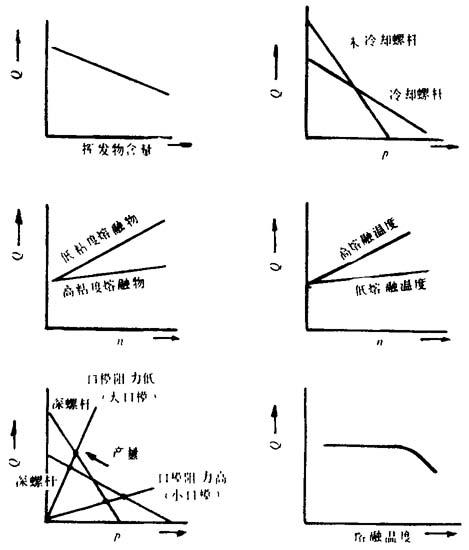

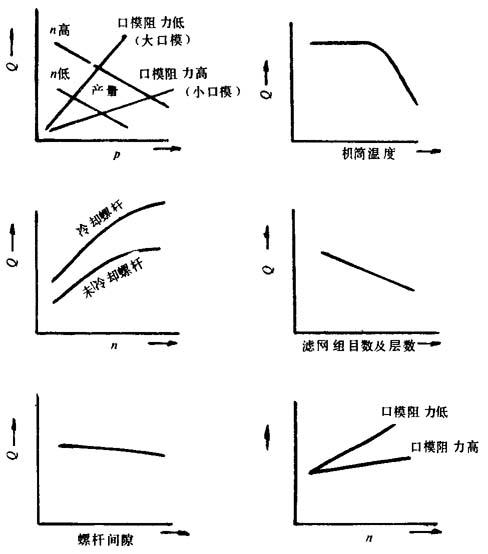

图4－1－25 挤出成型机的各种参数对挤出量的影响

1－末增塑聚氯乙烯 2－增塑聚氯乙烯 3－ HDPE，LDPE 1－PP 5－机头压力低 6－机头压力高 7－熔融段浅 8－熔融段深、长 9－熔融段深、短 10－口模温度高 11－口模温度低 12－螺杆温度低 13－螺杆温度高

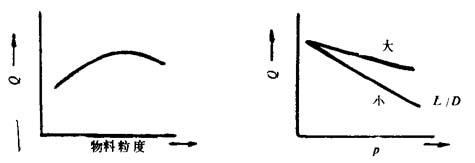

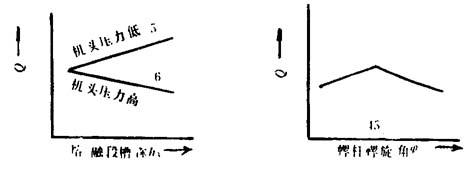

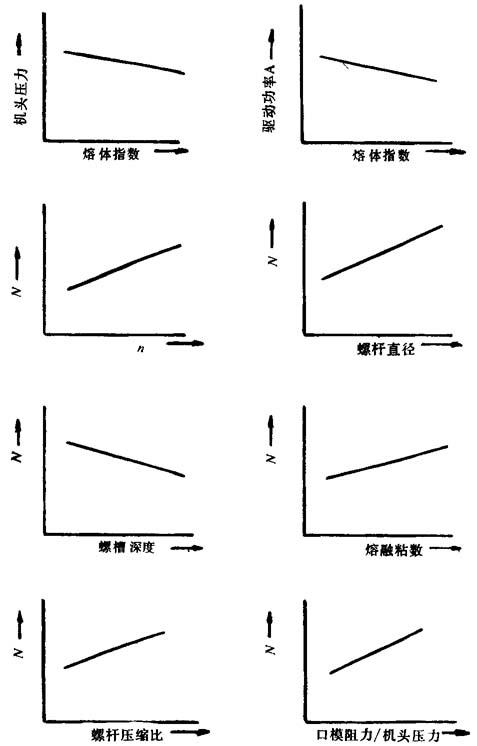

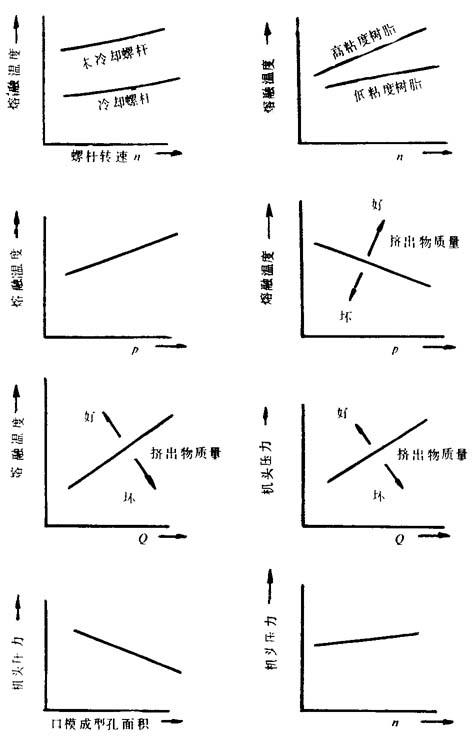

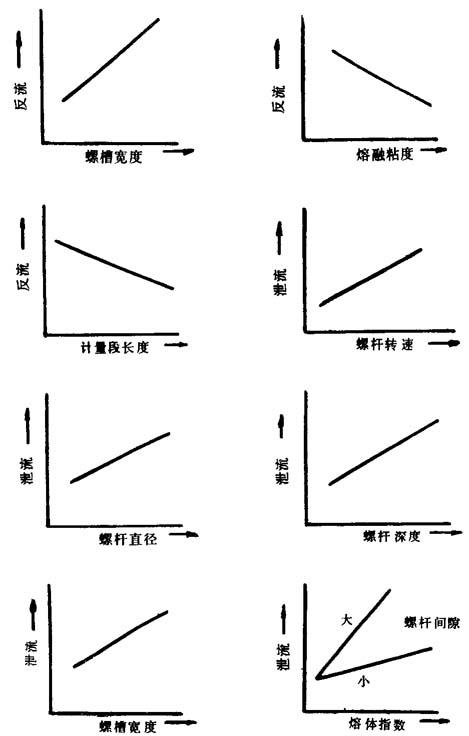

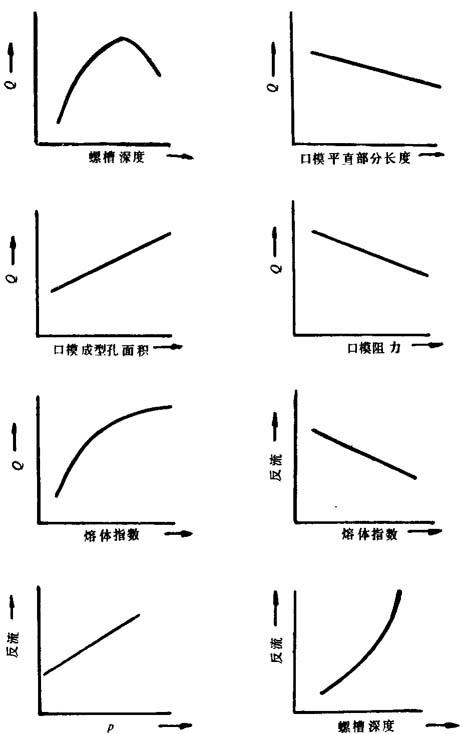

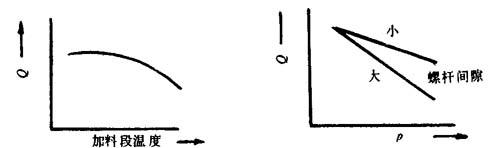

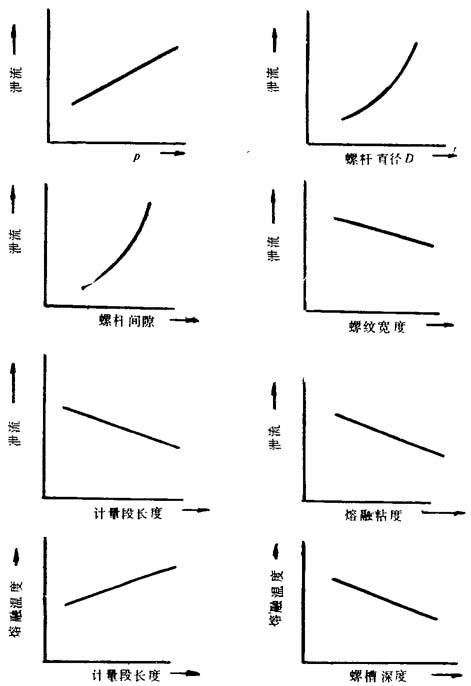

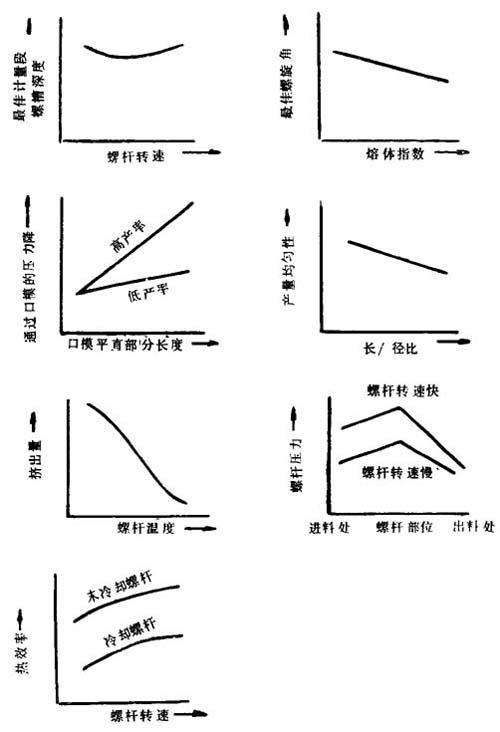

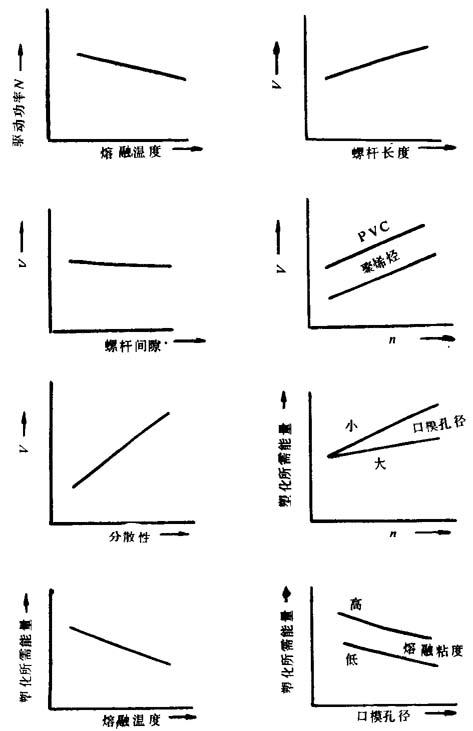

图4－1－25(续一)

图4－1－25(续二)

图1－1－25(续三)

图4－1－25(续四)

图4－1－25(续五)

图4－1－25(续六)

图4－1－25(续七)

图4－1－25(续八)

图4－1－25(续九)

图4－1－25(续十)

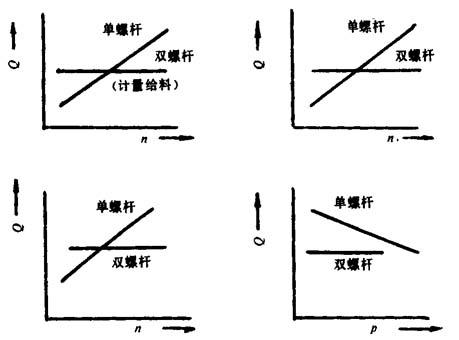

图4－1－26 单螺杆、双螺杆参数对挤出变量的影响
