副载频校频仪

---

利用中央电视台信号中的副载频作为标准，对本地频标进行校准的仪器，称为副载频校频仪，目前广泛的用在各计量部门。

电视信号通过地面微波线路传送后，稳定度会变坏，如取样时间为1秒的频率稳定度会恶化到10^－9、取样时间愈长，稳定度愈好。当取样时间为30分钟时，稳定度会优于5×10^－12。副载频校频仪一般用于校准本地频标的准确度和测定本地频标的频率老化率。每次测量y(τ)时的取样时间都在30分钟以上，故测量方法用比相法。

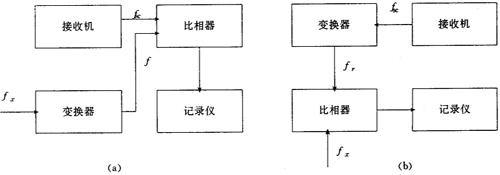

副载频校频仪的基本原理如图8．8－2所示

图8．8－2 副载频校频仪

比相仪要求两输入频率的标称值应相同，故有两种方案：一是把输入信号的频率变换成f_sc+Δf，其中f_sc=4．43361875MHz，与电视接收机给出的f_sc进行比相，用记录仪记录相位差随时间的变化曲线，如图8．8－2(a)所示。第二种方案是把副载频f_sc变换为5MHz，然后与输入的5MHz+Δf信号比相，如图8．8－2(b)所示。

由于比相时，频率标称值不同，记录仪满度所代表的相位差也不一样，在用上述两种方案时要注意。

若记录仪最小刻度为满度的1%，则对于方案(a)，每一刻度代表的相位差为

对于方案(b)

y(τ)的计算按前边介绍的比相法原理。

【参考文献】：

［1］王义遒等，量子频标原理，科学出版社，1986。

［2］吴守贤等，时间与频率，科学出版社，1983。

［3］黄秉英等，时间频率的精确测量，计量出版社，1986。

［4］王江现代测量技术，计量出版社，1987。

［5］P. Kartaschoff ,Frequency and Time,Academic Press ,1978.

［6］J. A. Barnes et al. ,Characterization of frequency stability, IEEE Trans Instrum Meas. IM —20,p.105—120,1971.

［7］Time and frequency:Theory and Fundamentals,NBS Manograph 140,1974.

［8］D. W. Allan ,The measurement of fruquency and frequency stability of precision oscillator,Proc.6th Ann PTTI Planning Meeting.

［9］Annual Report of the BIPM Time Sectina,1974.
