制动器(抱闸)

---

一般指电磁制动器，是曳引机的主要附件。电梯一般采用闸瓦式制动器，也有用盘式制动器。制动器是电梯中必须安装的，当动力切断时能自动制动的装置。制动轮安装在电动机输出轴上，两块制动闸瓦从左右夹持制动轮，由弹簧作用产生制动力，电磁铁通电使闸瓦释放。制动器可分有两个制动闸瓦的外抱式制动器和内胀式制动器。外抱式又有卧式和立式之分。内胀式制动器一般用于大型无齿轮曳引机。

闸瓦式制动器是曳引机上常用的制动器，简单可靠，闸瓦包角小，散热好，闸瓦与制动轮的间隙调整方便，制动力矩大小与转向无关，制动轮轴所承受的弯矩较小或几乎无弯矩作用。但是制造较复杂，尺寸较大。一般将制动器安装在高速轴上。在有齿轮曳引机上通常把制动器与联轴器做成一体，使结构更紧凑。

盘式制动器以轴向摩擦制动力成对比相互平衡，按制动片(盘)对数的多少可影响摩擦制动力矩的大小。结构紧凑，与块式制动器相比，当制动轮的转动惯量相同时制动力矩更大；平面抱合，制动过程平稳；制动灵敏，散热性能好。

制动器(抱闸)是电梯停止、制动的重要单元，因制动单元保养、调试不当引起的电梯伤人事故屡见不鲜。制动器的保养是电梯维护工作中的重点。

制动器的保养应侧重于制动器工作状态的观察、清洁、润滑、检验和制动器的调试。下列制动单元部件需要重点维护：

·制动器磁铁铁芯

·筒套

·定位销

·铜垫片

·连杆

·轴销

·轴承

·轴瓦

·制动臂

·闸衬

·制动轮

·制动杆

·制动弹簧

·锁母

·开口销

·制动器磁铁线圈

·接线

·微动开关

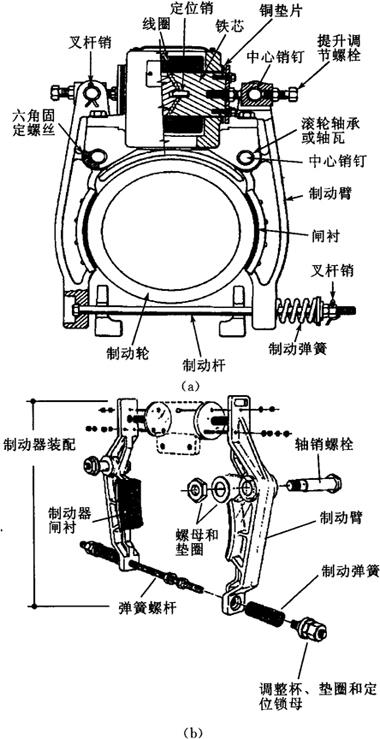

制动器示意图见图14．10－1。

图14．10－1 制动器
