分流器

---

分流器及其支架的结构如图6－17所示。

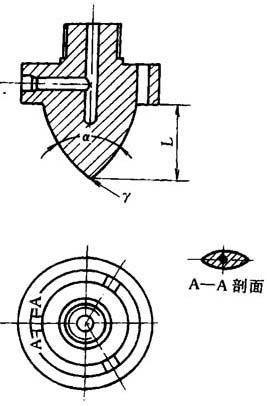

图6－17 分流器及其支架结构示意图

分流器与多孔板之间的距离，一般经验数值为10～20mm，过大会使塑料在此处停留时间过长而引起分解；过小则物料的流速不够稳定。

分流器扩张角(α)的大小，可根据塑料的熔融粘度而定，一般为60～90°，过大，势必增大料流阻力；过小，则会增加分流器的长度，使机头过于笨重。

分流器锥形部分的长度约为分流器与支架连接处直径的0．6～1．5倍(根据实际经验，一般原则是：小管取大值，大管取小值)，并稍带圆弧形。

分流器头部圆角半径为0．5～2．0mm，过大会引起积料分解。

分流器支架的主要作用是支承分流器及芯模。分流器支架与分流器间用筋连接。筋的数目为3～8根。在满足强度的要求下，筋的数目应尽量少，筋的宽度应尽量窄；筋的数目多，料流熔接线也多；筋的宽度过宽，则熔接线不易消除，从而会影响管材的强度。筋的截面为流线形，如图6－17中A－A剖面所示。
