减震降低噪声材料

---

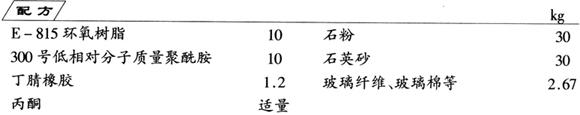

制法

在环氧树脂中加入丙酮和丁腈橡胶，然后将石粉、石英砂粉、玻璃纤维等填料加入，充分搅拌，混合均匀，再加入低相对分子质量的聚酰胺或其他的固化剂。若有促进剂、偶联剂，则先将固化剂、促进剂、偶联剂预先混合好后再加入到前面混合好的反应液中。倒入涂有脱膜剂的模具中，按合适的固化条件进行固化，即得成品。必要时可进行后固化，即将其加热到玻璃化温度T_g，以上的某温度进行热处理。这样可以起到补充固化的作用，同时又可减少内应力，提高强度。

最佳的配方为：环氧树脂：聚酰胺∶石粉∶石英砂∶玻璃纤维=1∶1∶3∶3∶0．26(质量比)。增韧剂用量为15%。固化温度为90～100℃，固化6～9h。
