冷轧带肋钢筋

---

1．术语与分类

(1)术语(表5－28)

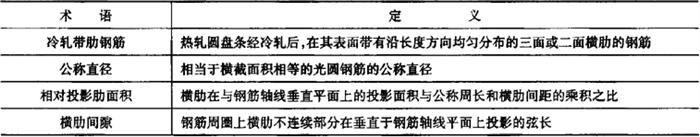

表5－28 冷轧带肋钢筋的相关术语

(2)分类、牌号

冷轧带肋钢筋的牌号由CRB和钢筋的抗拉强度最小值构成。C、R、B分别为冷轧(coldrolled)、带肋(Ribbed)、钢筋(Bar)三个词的英文首位字母。冷轧带肋钢筋分为CRB550、CRB650、CRB800、CRB970四个牌号。CRB550为普通钢筋混凝土用钢筋，其他牌号为预应力混凝土用钢筋。

2．尺寸、外形、重量及允许偏差

(1)公称直径范围

CRB550钢筋的公称直径范围为4～12mm。CRB650及以上牌号钢筋的公称直径为4mm、5mm、6mm。．

(2)外形要求

1)横肋呈月牙形。

2)横肋沿钢筋横截面周圈上均匀分布，其中三面肋钢筋有一面肋的倾角必须与另两面反向，二面肋钢筋一面肋的倾角必须与另一面反向。

3)横肋中心线和钢筋纵轴线夹角β为40°～60°。

4)横肋两侧面和钢筋表面斜角α不得小于45°，横肋与钢筋表面呈弧形相交。

5)横肋间隙的总和应不大于公称周长的20%(Σf_i≤0．2πd)。

6)相对肋面积

相对肋面积f_r按式(5－3)确定：

式中 K=3或2(三面或二面有肋)；

F_R——一个肋的纵向截面积；

β——横肋与钢筋轴线的夹角；

d——钢筋公称直径；

l——横肋间距。

已知钢筋的几何参数，相对肋面积也可用下面的近似式(5－4)计算。

式中 Σf_i——钢筋周圈上各排横肋间隙之和；

h——横肋中点高；

h_1／4——横肋长度四分之一处高。

(3)尺寸、重量及允许偏差

三面肋和二面肋钢筋的尺寸、重量及允许偏差见表5－29。

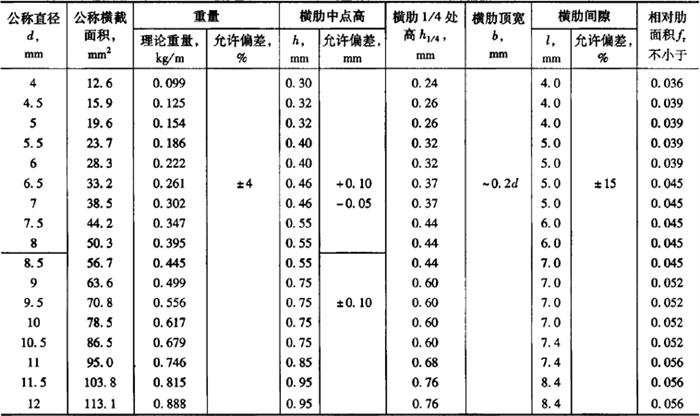

表5－29 三面肋和二面肋钢筋的尺寸、重量及允许偏差

注：1．横肋处高、横肋顶宽供孔型设计用；

2．二面肋钢筋允许有高度不大于0．5h的纵肋。

(4)弯曲度

直条钢筋的每米弯曲度不大于4mm，总弯曲度不大于钢筋全长的0．4%。

(5)重量

盘卷钢筋的重量不小于100kg，每盘应由一根钢筋组成，CRB650及以上牌号钢筋不得有焊接接头。

直条钢筋按同一牌号、同一规格、同一长度成捆交货，捆重由供需双方协商确定。

3．技术要求

(1)牌号和化学成分

CRB500、CRB650、CRB800、CRB970钢筋用盘条的参考牌号及化学成分(熔炼分析)见表5－30，60钢的Ni、Cr、Cu含量(质量分数)各不大于0．25%。

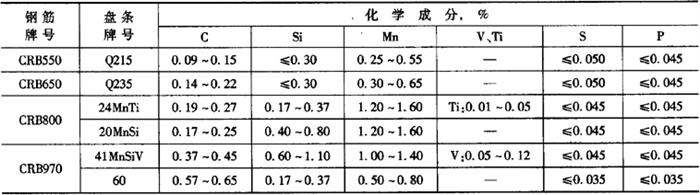

表5－30 冷轧带肋钢筋用盘条的参考牌号和化学成分

(2)力学性能和工艺性能

1)钢筋的力学性能和工艺性能应符合表5－31的规定。当进行弯曲试验时，受弯曲部位表面不得产生裂纹。反复弯曲试验的弯曲半径应符合表5－32的规定。

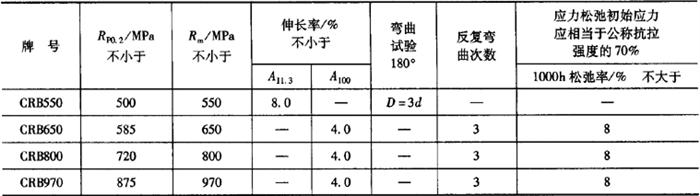

表5－31 冷轧带肋钢筋力学性能和工艺性能

注：表中D为弯心直径，d为钢筋公称直径。

表5－32 冷轧带肋钢筋反复弯曲试验的弯曲半径mm

2)钢筋的强屈比R_m／R_p0．2比值应不小于1．03。经供需双方协议可用A_gt≥2．0%代替A。

3)供方在保证1000h松弛率合格基础上，允许使用推算法确定1000h松弛。

(3)表面质量

1)钢筋表面不得有裂纹、折叠、结疤、油污及其他影响使用的缺陷。

2)钢筋表面可有浮锈，但不得有锈皮及目视可见的麻坑等腐蚀现象。
