冷却水

---

冷却是真空制盐的关键问题之一。冷却水温度直接影响到真空度的高低，进而影响有效温度差和盐的产量。故各厂均把降低冷却水温作为加强管理的一项重要措施。

(一)冷却水用量计算

式中 W——冷却水用量(kg／h)

i——蒸汽热焓(J／kg)

t₁——冷却水初温时热焓(J／kg)

t₂——冷却水终温时热焓(J／kg)

G——四效二次蒸汽量(kg／h)

G′——由脱氧器进入冷凝器蒸汽量(kg／h)

根据不同的结构形式和进水温度，制盐四效二次蒸汽量与冷却水量之比大致为160～1∶100，视进水温度而定。表4－3－77列出了冷凝1kg蒸汽需要的冷却水量。

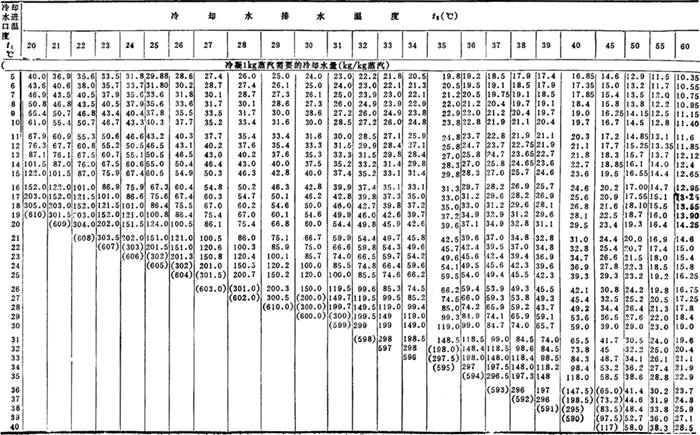

表3－4－77 冷凝1kg蒸汽需要的冷却水量

(冷却水进水温度为5～40℃，排水温度为20～60℃时，计算时蒸汽的焓均采取2637．68kJ／kg)

(二)水冷却系统

有条件采用直流水的地方，如有大江、大河、充足的深井水及其他足够的水源时，冷却系统没有必要。但大多数均采用循环水，其降温设备极为重要。

1．冷却形式(表3－4－78、3－4－79)。

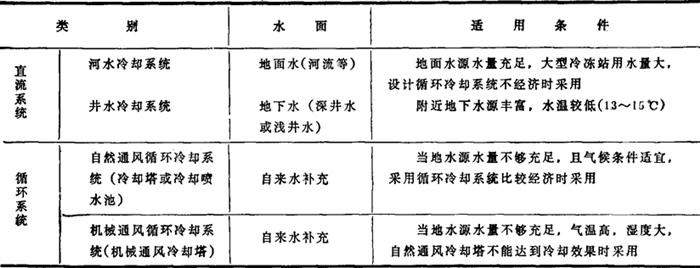

表3－4－7 常用冷却水系统分类

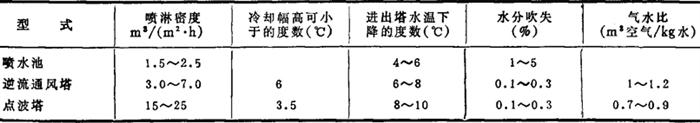

表3－4－79 几种冷却型式的常用数据

2．冷却水的加热、表3－4－80为水膜、水柱和水滴的表面积、体积和它的比值。表3－4－81为冷却水自由下落的温升。

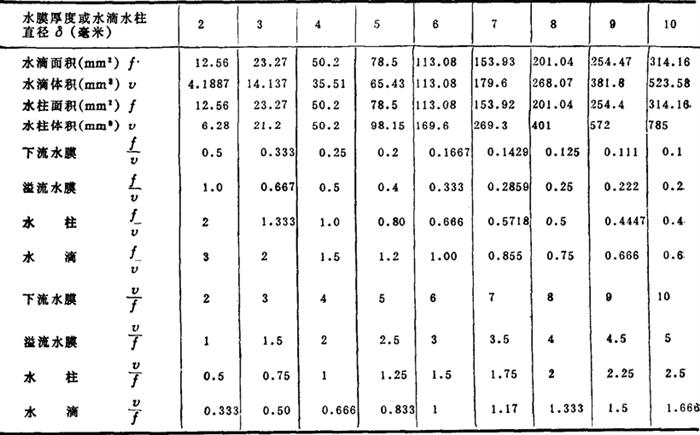

表3－4－80 水膜、水柱和水滴的表面积、体积和它的比值

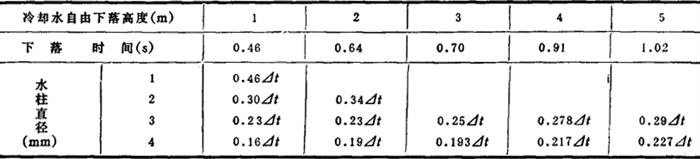

表3－4－81 冷却水自由下落的温升

表3－4－82是冷却水被加热时的平均温升。

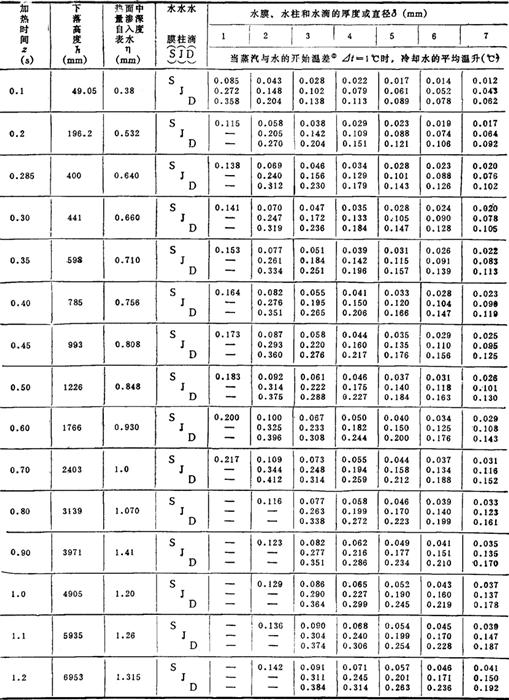

表3－4－82 冷却水被加热的平均温升

注：①开始温差(⊿t)系指冷却水与蒸汽开始接触时的温差。

(三)水质与水的损失

表3－4－83是全国主要城市用水水温及硬度。表3－4－84为冷却水水质的参考指标。表3－4－85为风吹失的水滴量。表3－4－86为我国河流的水质。

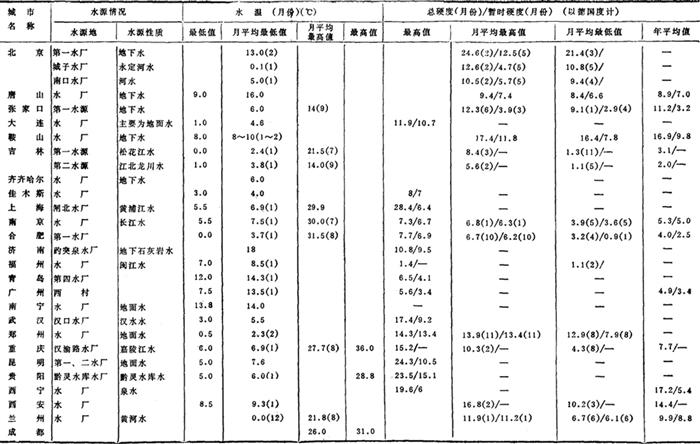

表3－4－83 全国主要城市用水水温和硬度

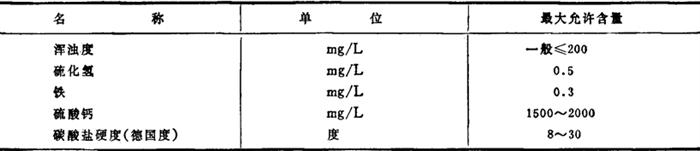

表3－4－84 冷却水水质的参考指标

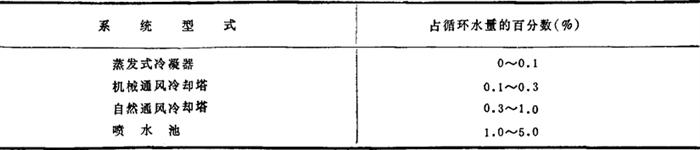

表3－4－85 风吹失的水滴量

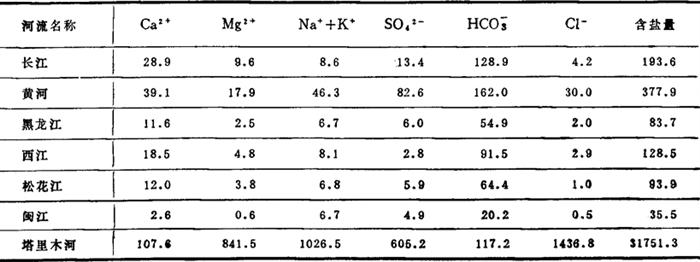

表3－4－86 我国河流的水质(mg／L)

(四)水冷却设备

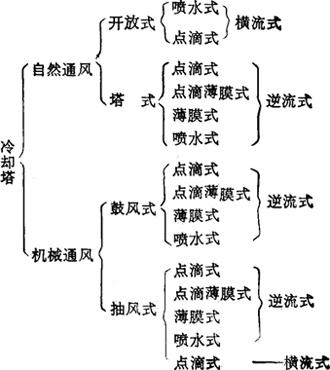

1．冷却塔分类及结构示意图(图3－4－76)。

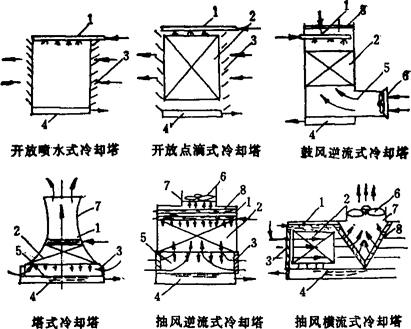

图3－4－76 各种类型冷却塔示意图

1－配水系统 2－淋水装置 3－百叶窗 4－集水池 5－空气分配区 6－风机 7－风筒 8－收水器

2．几种冷却设备运行参数

(1)常用中、小型冷却塔的参数

(2)点波塔常用数据 点波式填料冷却塔因出现时间尚短，目前尚无系统的观测总结资料，这里根据某些单位运行的初步经验提出如下设计数据，仅供使用时参考。

淋水密度(q) 15～25t／(h·m²)

气水比(λ) 0．7～0．9

填料高度(h) 1000～1200mm

当水量为150m³／h时，每层高可采用200mm。

当水量为150～300m³／h时，每层高可采用300mm

当水量大于300m³／h时，每层高可采用500mm

填料厚度(B) 不大于1500mm

填料阻力 不小于2．6kPa／m

填料放置的总斜度应视具体淋水密度、风速及气水比决定，一般在设计冷却塔长度时可按0．5～0．7h考虑。

容积散质系数 13000～15000

配水板孔径 3～3．5mm

(3)几种常用冷却塔运行参数比较 参见表3－4－88、3－4－89。

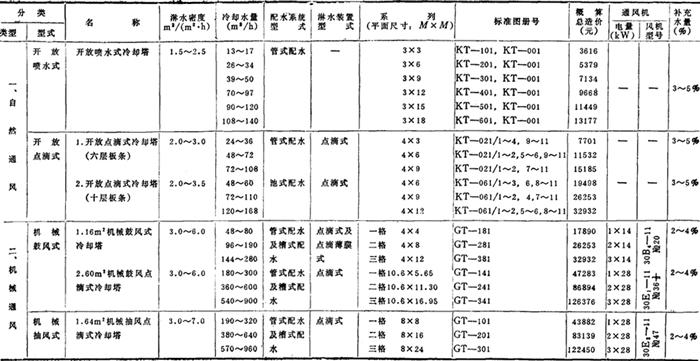

表3－4－87 常用中小型冷却塔

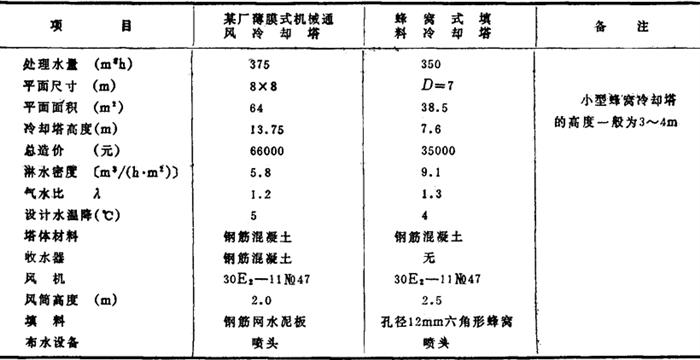

表3－4－88 两种冷却塔比较

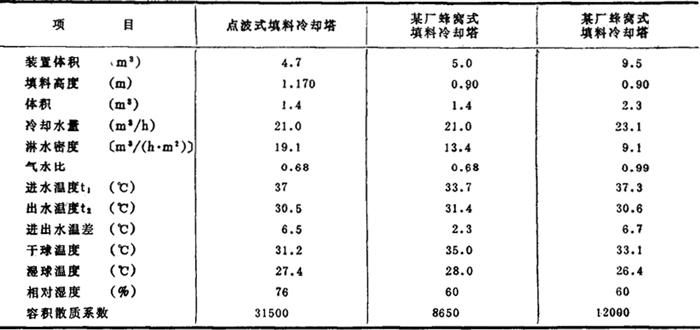

表3－4－89 点波塔与蜂窝塔运行参数比较
