冲模基本结构

---

冲模基本结构可分为工艺类零件和辅助类零件。

工艺类零件有：工作零件、定位零件、卸料和顶出零件等。其主要组成如下：

工作零件：凸模、凹模、凸凹模、刃口镶块。

定位零件：定位销、挡料销、导正销、导料板、定距侧刃等。

卸料、顶出零件：压料板、卸料板、顶出器、顶销、推板等。

辅助零件有：导向零件、支承及夹持零件、紧固零件等。其主要组成如下：

导向零件：导柱、导套、导板、导筒。

支承及夹持零件：上、下模板，模柄，凸、凹模固定板，垫板，限位器。

紧固零件及其他：螺钉、销钉、弹簧、起重柄、托料架等。

按冲压工序分类的模具结构

1．冲裁模的结构(表1．1－1)

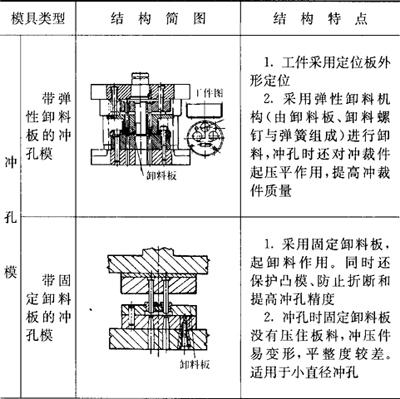

表1．1－1 冲裁模的结构

2．弯曲模的结构(表1．1－2)

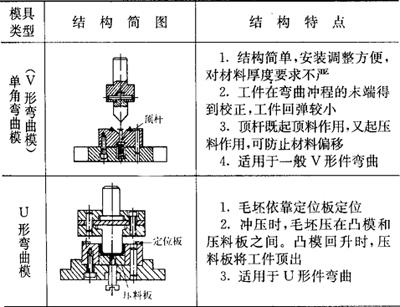

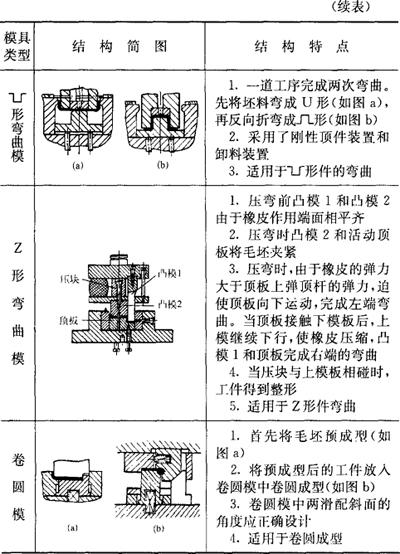

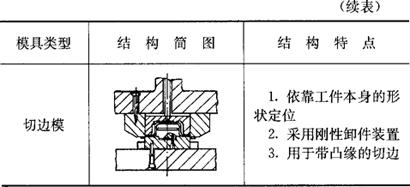

表1．1－2 弯曲模的结构

3．拉深模的结构(表1．1－3)

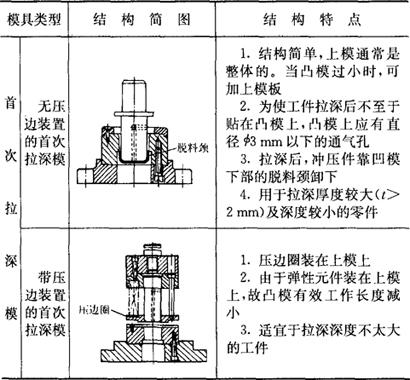

表1．1－3 拉深模的结构
