再平层速度曲线

---

再平层是必须在很低的速度下运行的(一般是爬行速度)，并且是很短的行程，所以曲线是如图2．4－5所示的波形。

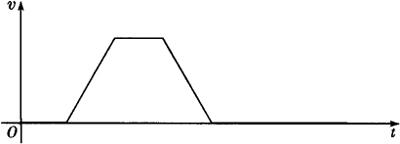

图2．4－5 再平层速度曲线

再平层是当轿厢在门区停止后，由于轿厢负载的改变使钢丝绳发生拉伸而影响平层后，电梯使用较低速度再次找正平层的功能，其工作原理如图2．4－6所示。由于再平层是开门运行，所以必须具备安全条件。

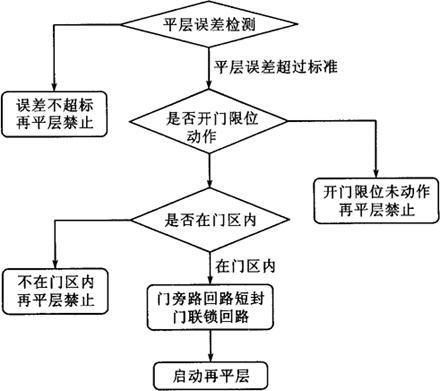

图2．4－6 再平层工作原理

再平层必须的触发条件是平层发生误差，这个误差一般超过15～20mm以上时再平层功能触发启动。触发再平层功能后，系统将检测轿厢是否在门区，如果不在门区，则禁止再平层；如果在门区，则继续检测门是否完全打开。检测方法是要求开门限位开关必须是动作的，只有这些条件完全具备后，再平层功能才允许启动。
