其它节能合理的设备

---

3．14．1 热交换器

①板式热交换器——总传热系数：10～30kcal／m²h℃，压力损失：20～80毫米H₂O。

这种热交换器利用平板让高温、低温二种流体接触，进行热交换。热交换器有直流式和向流式。如果高温流体含粉尘，为防止污染和堵塞引起该交换器性能下降，要定期打扫。这种类型的热交换器从结构上较易清扫，很方便。其最高温度根据材料而定，大约为800℃(图3－164)。

图3－164 板式热交换器

②辐射式热交换器——总传热系数：10～60kcal／m²h℃，压力损失：20～150毫米H₂O。

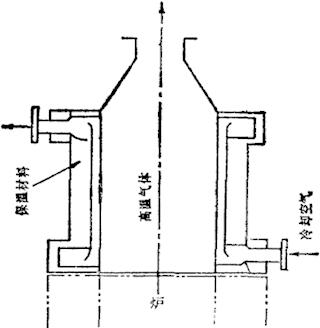

这种热交换器类似熔融排气，可处理1000℃左右的气体，特别适于带辐射热的。因此，该热交换器多直接联接在炉子上使用，适用于排气中含CO₂、H₂O、SO₂等辐射热气体以及含大量粉尘的处理，以空气为冷却用流体，可以进行热回收，用作燃烧用空气(图3－165)。

图3－165 辐射式热交换器

③高效散热式热交换器——总传热系数为25～50kcal／m²h℃压力损失：10～100毫米H₂O。

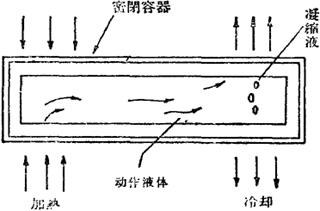

这种热交换器利用封入密闭容器中液体的蒸发和凝缩进行热交换。其结构为密闭容器、芯和工作流体。把高效散热器一端加热，工作液体蒸发，充满容器。这时，如果将另一端冷却，蒸气凝结为液体。此种凝结液体随着毛细管(芯)的动作回到蒸发部分(加热部分)。由于选择了工作液体，即使温差小，也能使其运行(图3－166)

图3－166 高效散热式热交换器

④充填层热交换器——压力损失：50～250毫米H₂O。262

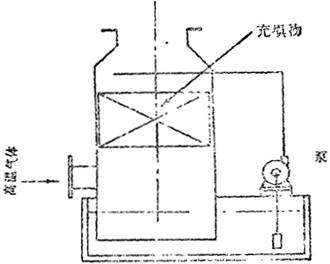

该交换器结构与洗涤塔相同。它能使高温排气与水接触，并能得到温水。活性污泥式下水处理设施多用此设备。即，将洗涤泥饼焚烧炉排气后的温水引回污泥槽，让微生物的活动更加活泼。此方法在冬季也能高效率地处理下水(图3－167)

图3－167 充填层热交换器

3．14．2 集中式清除装置

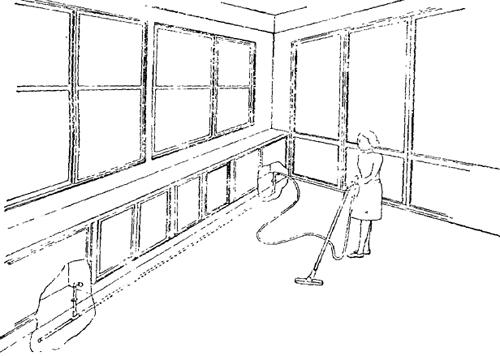

集中式清除装置见图3－168和表3－35。

图3－168 集中式清除装置图示

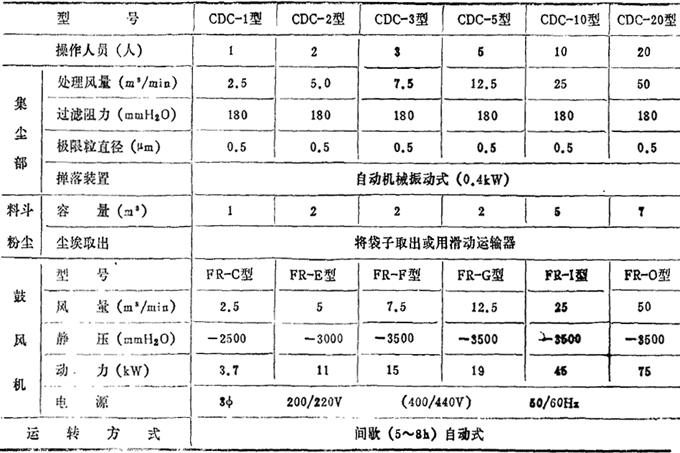

表3－35 集中式清除装置

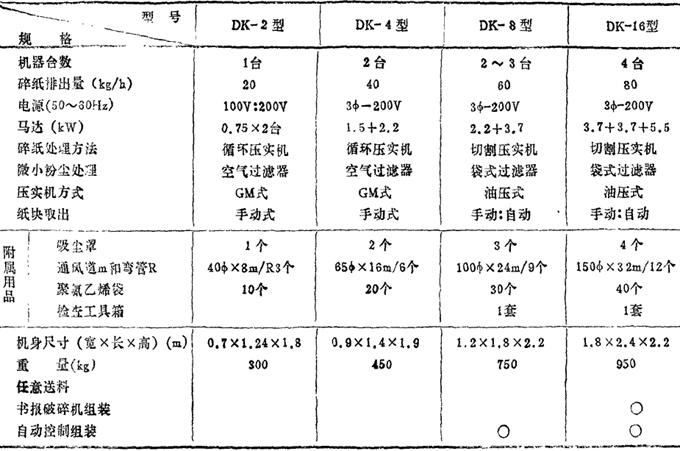

DK型纸片处理装置如表3－36所示。

表3－36 DK型纸片处理装置一览表

3．14．3 纸片处理装置

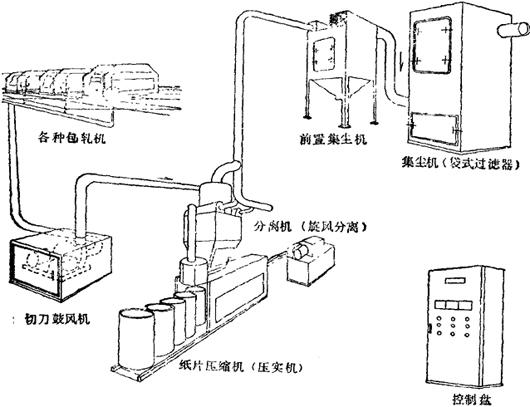

纸片处理装置见图3－169

图3－169 纸片处理装置图示
