全塑凉鞋配方及工艺条件

---

(一)配方

1．配方设计要求

总的要求可参考第二章，这里根据实际生产经验，提出下列几点：

①聚氯乙烯树脂选用XJ2～4，SG－2～4型。

②珠光凉鞋的配料中不能使用铅盐作稳定剂。

③为了提高凉鞋尺寸稳定性，可适当添加填料。

④色料配比参见表5－3－4。

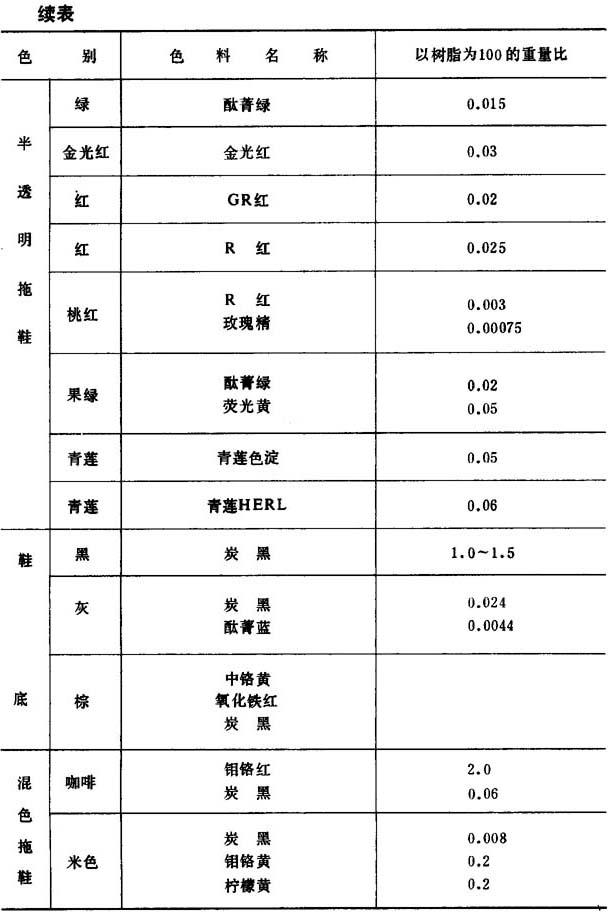

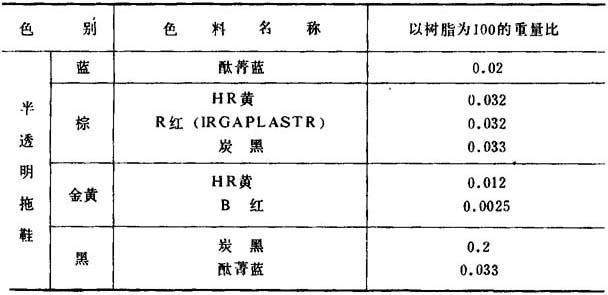

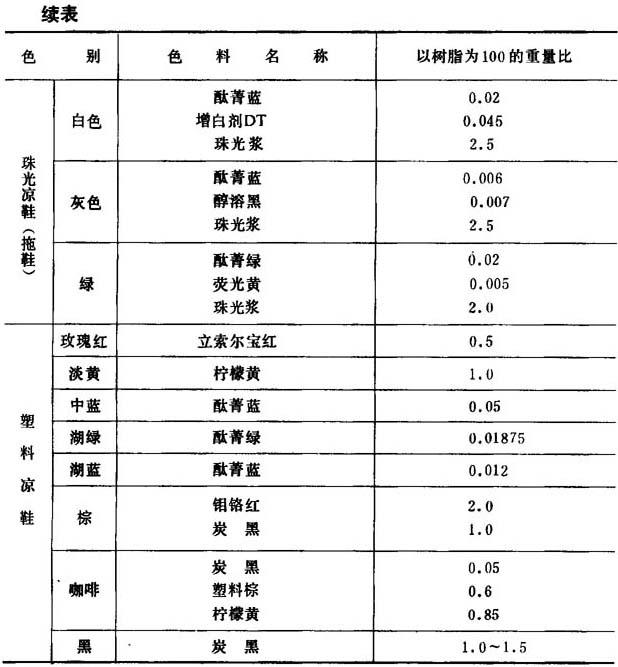

表5－3－4 全塑凉鞋(拖鞋)色料配比参考

2．常用配方举例

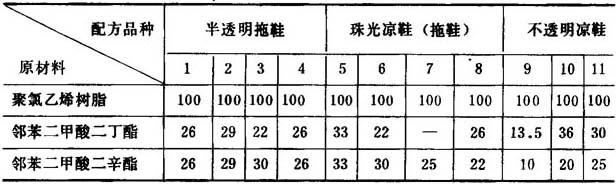

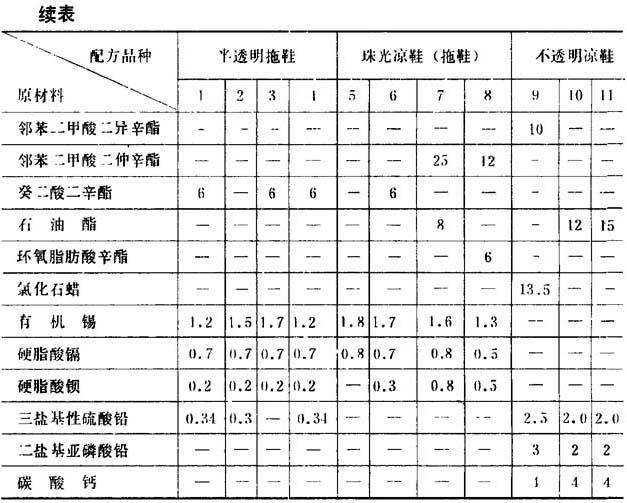

表5－3－5 塑料凉鞋(拖鞋)配方举例

(二)工艺条件

1．捏和、造粒工艺

造粒工艺参见第三章。

2．注射成型工艺

现将注射成型机生产全塑凉鞋的四种工艺参数，列于表5－3－6。

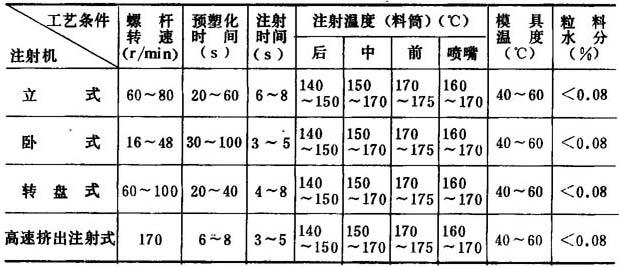

表5－3－6 注射成型工艺条件参数

图53－2系制品硬度不同所需的注射压力、注射温度的关系。由图5－3－2可以看出随着表面硬度的增加，注射成型所需的注射压力与温度就随之提高，全塑凉鞋的硬度在肖氏67～77。由图可见，注射温度在175℃左右，螺杆预塑化注射压力低于50．0MPa

图5－3－2 表面硬度与注射压力、注射温度的关系

(三)质量标准及测试方法

见轻工业部标准SG76 73。

(四)操作中出现的问题、原因和解决的措施

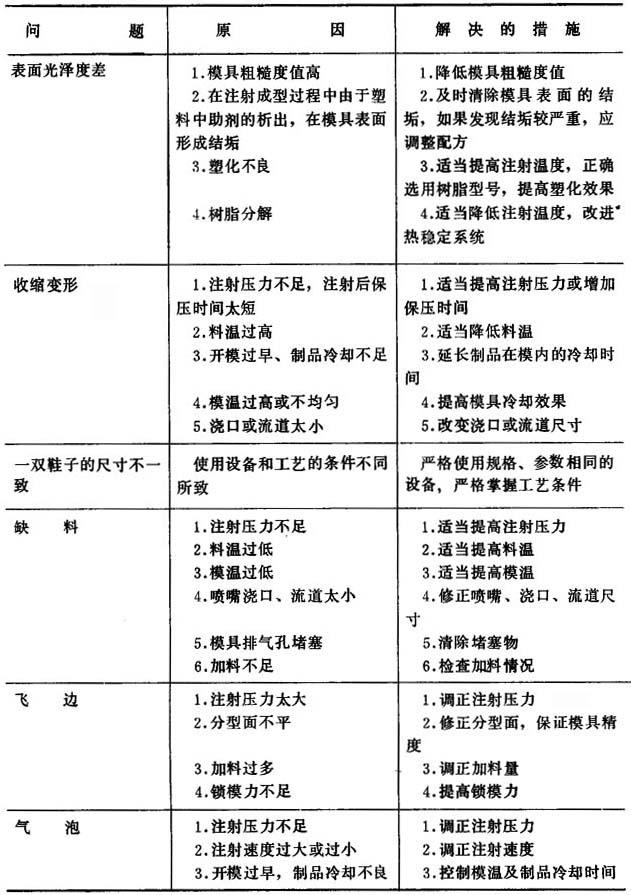

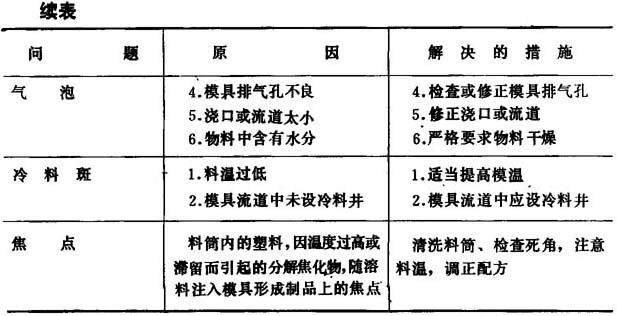

表5－3－7 质量问题原因及解决措施
