信号继电器

---

1．适用范围

(1)DX－8系列信号继电器用于直流操作的保护和自动控制装置中，作为机械保持和手动复位的动作指示器，其中DX－8G型为横向安装。

(2)DX－11系列信号继电器用于直流操作的保护回路中，作辅助继电器和动作指示器。

(3)DX－30系列信号继电器包括DX－31A、DX－32A、DX－32B型，用于直流操作的保护线路中，作为动作指示器。

2．结构特征

(1)DX－8系列信号继电器为电流或电压动作的电磁式继电器，装有机械掉牌信号、掉牌显示明显，手动复位。本继电器有三对常开接点。根据用户要求，可将其中一对常开接点调成瞬动自复位接点，给计算机发出瞬时信号，其余两对接点仍保持为手动复位接点。

(2)DX－11系列信号继电器为电磁式拍合型继电器，它具有电磁铁和带公共点的两对常开接点及一个信号牌。外壳前壁上有一玻璃小窗以便观察信号牌的位置，还有手动返回信号牌的按钮。

(3)DX－31A型为电压或电流动作，具有掉牌信号，机械保持，手复位。DX－32A型，电压或电流动作，具有灯光信号，电压保持，电复位。DX－32B型，电压或电流动作，具有灯光信号，电压保持，电复位，较DX－32A型多一组常开接点。

3．信号时间继电器的主要技术参数

(1)DX－8系列信号继电器的主要技术参数：

①继电器的规格见表1－92。

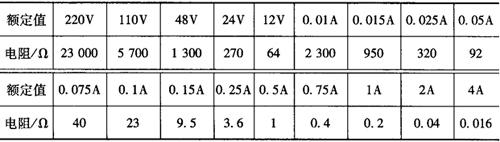

表1－92 DX－8系列信号继电器的规格

②动作值：电压起动的动作值不大于额定工作电压的70％，电流起动的动作值不大于额定工作电流90％。

③动作时间：电压起动的继电器施加额定工作电压，电流起动的继电器施加120％额定工作电流时，继电器的动作时间不大于30ms。

④接点容量：在工作电压不大于220V，工作电流不大于2A的直流感性负载电路(时间常数为5×10—s)中，断开容量为50W，在交流回路(功率因数cosφ0.4±0 1)中为250VA，在交直流工作电压不大于220V的条件下接点长期允许通过2A电流。

⑤功率损耗：电压工作线圈不大于3W，电流工作线圈不大于0．3W。

⑥热稳定性：在周围环境温度为±40℃时，电压工作线圈能长期承受1．1倍额定电压；电流工作线圈能长期承受3倍的额定电流，其线圈温升不超过65℃。电流工作线圈还能耐受10倍额定电流，历时3s。

(2)DX－11系列信号继电器的主要技术参数：

①主要技术数据见表1－93a。

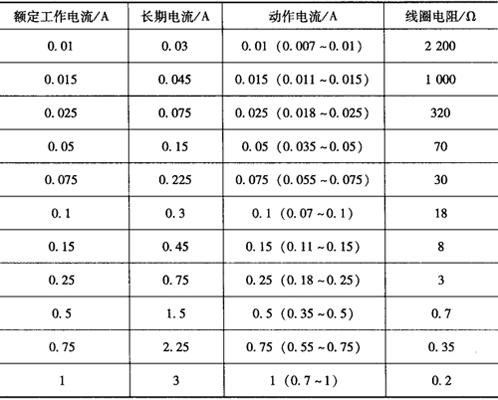

表1－93a DX－11系列信号继电器的主要技术参数

②电流继电器线圈消耗功率约0．3W，电压继电器线圈消耗功率约2W。

③在继电器瞬时返回的条件下，当工作电压在250V以下及工作电流在2A以下时，触点的断开容量在感性负荷的直流电路中为50W，在交流电路中为250VA。

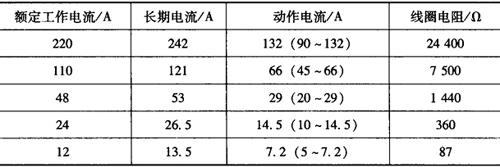

表1－93b DX－11系列信号继电器的主要技术参数

(3)DX－30系列信号继电器的主要技术参数：

①额定值：继电器线圈工作电压或电流额定值为直流220、110、48、24、12V或0．01、0．015、0．02、0．025、0．04、0．05、0．075、0．08、0．1、0．15、0．2、0．25、0．5、0．75、1、2、4A。DX－32型保持回路电压额定值为直流220、110、48V。

②动作值：电压起动的动作值不大于额定电压的70%，电流起动的动作值不大于额定电流的90%。

③保持值：继电器的保持值不大于80%额定保持电压。

④返回值：不小于5%额定值。

⑤功率损耗：电流线圈不大于0．3W，电压线圈不大于3W。DX－32A型，电压保持回路220V，不大于10W，110V不大于5W，48V不大于3W。DX－32B型电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。

⑥接点容量：在电压不大于220V的直流感性负载电路(时间常数为5×10^－3s)中，不大于30W，在电压不大于220V的交流电路中不大于200VA。

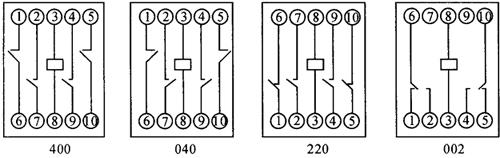

4．信号时间继电器的接线图

信号时间继电器的接线图见图1－65。

图1－65a DX－8系列信号时间继电器接线图

图1－65b DX－11系列信号时间继电器接线图

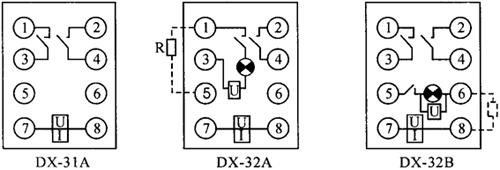

图1－65c DX－30系列信号时间继电器接线图

(1)DX－8系列信号时间继电器的接线图见图1－65a。

(2)DX－11系列信号时间继电器的接线图见图1－65b。

(3)DX－30系列信号时间继电器的接线图见图1－65c。

5．信号时间继电器的外形及安装尺寸图

信号时间继电器的外形及安装尺寸图见图1－66。

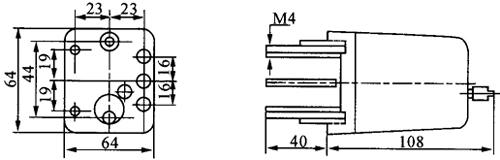

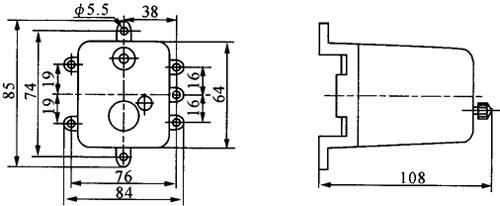

图1－66a DX－8系列信号时间继电器的外形及安装尺寸图

板前接线

板后接线

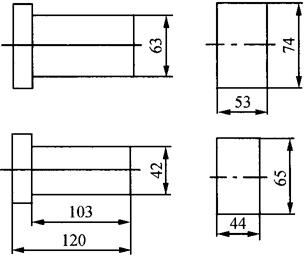

图1－66b DX－11系列信号继电器的外形及安装尺寸图

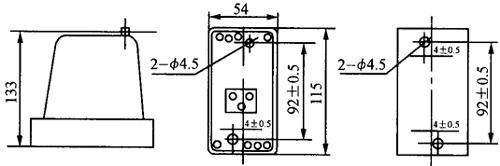

图1－66c DX－30系列信号继电器的外形及安装尺寸图

(1)DX－8系列信号时间继电器的外形及安装尺寸图见图1－66a。

(2)DX－11系列信号继电器的外形及安装尺寸图见图1－66b。

(3)DX－30系列信号继电器的外形及安装尺寸图见图1－66c。
