低合金耐蚀钢的分类、牌号及基本性能

---

常用低合金耐蚀钢可分为：耐大气、海水气氛腐蚀的耐候钢和耐石油腐蚀用钢两大类。

我国耐候钢化学成分及性能参阅GB／T 4172－1984；GB／T 1591－1979。

耐石油腐蚀用钢有两大类型：Cr－Mo合金系珠光体钢；含铝钢。Cr－Mo系珠光体耐热钢的焊接参考本章第六节。

含铝钢根据Al含量不同可分为三类：第一类是含Al较低的热轧钢(Al≤0．5%)，这种钢具有比碳钢好得多的抗石油腐蚀能力，而且加工性能好，主要用做油罐和油管，如08AlMoV、09AlVTiCu等；第二类是含1%Al左右的热轧钢，如12AlMoV，可用300℃以上的炼油设备，加工性能良好；第三类是含2%～3%Al的正火钢，主要用于400℃以上高温重油部位，如15Al3MoWTi，其抗腐蚀性和抗氧化性达到和超过了Cr5Mo。

常用含铝耐石油腐蚀用钢的化学成分及力学性能见表7．5－1。

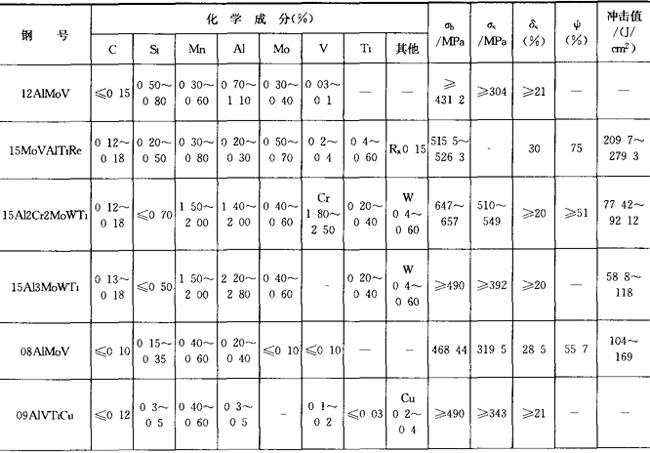

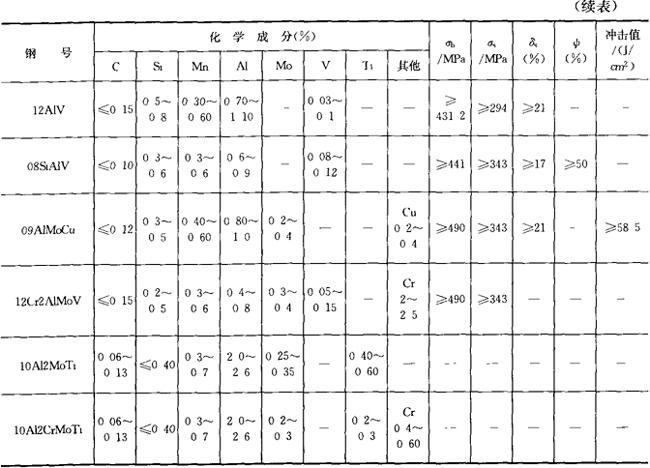

表7．5－1 常用含铝耐石油腐蚀用钢的化学成分及力学性能
