低压电器的选择

---

1．交流接触器的选择

(1)接触器主触头额定电压的选择

主触头的额定电压应大于或等于负载回路的额定电压。

(2)接触器主触头额定电流的选择

对CJ0和CJ10系列接触器，接触器主触头的额定电流可按下列经验计算公式计算：

式中 I_CN——接触器主触头额定电流(A)；

U_N——电动机的额定电压(V)；

P_N——电动机的额定功率(kW)；

K——经验常数，一般1～1．4。

(3)接触器吸引线圈电压的选择

当控制线路简单，所用接触器的数量少于或等于5个时，一般采用380V或220V电压。

当控制线路复杂，所用接触器的数量大于5个时，可用36V或110V电压的线圈。

(4)接触器的触头数量及类型的选择

触头数量及类型应满足控制线路的要求。

常用交流接触器的技术数据见表5－5。

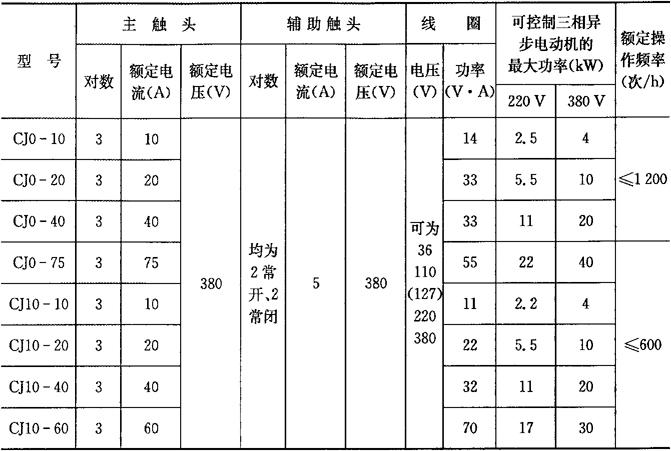

表5－5 CJ0和CJ10系列交流接触器的技术数据

2．热继电器的选择

(1)热继电器额定电流的选择

根据电动机的额定电流来选择热继电器的规格，其额定电流略大于电动机的额定电流。因热继电器主要用于电动机的过载保护。

(2)热继电器整定电流值的选择

一般情况下，热继电器热元件的整定电流值为电动机额定电流的0．95～1．05倍。

冲击负荷及启动时间较长的情况下，整定电流值为电动机额定电流的1．1～1．5倍。

如果电动机的过载能力较差，整定电流值为电动机额定电流0．6～0．8倍。同时整定电流应留有一定的上下限调整范围。计

算式为：

I_整=(0．95～1．05)I_N (5－72)

式中 I_整——热继电器热元件的整定电流值(A)；

I_N——电动机的额定电流值(A)。

常用热继电器的技术数据见表5－6。

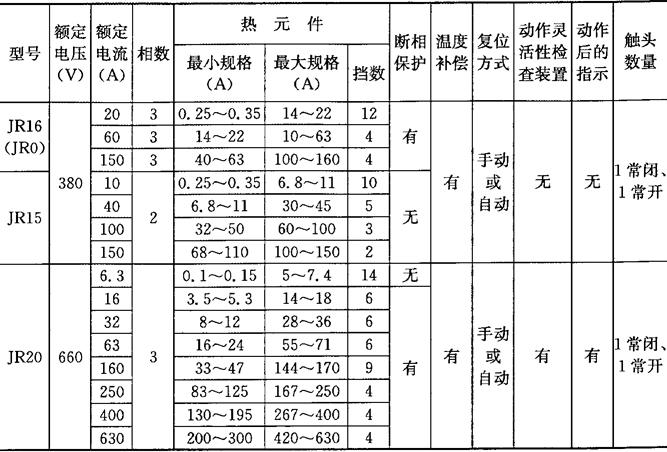

表5－6 常用热继电器的主要技术规格

3．刀开关选择

刀开关额定电流I_刀N≥3×电动机的额定电流I_电N，即

I_刀N≥3×I_电N (5－73)

由I_刀N值查产品目录选择刀开关类型。

4．组合开关的选择

组合开关的额定电流I_组N=(1．5～2．5)×电动机额定电流I_电N，即

I_组N=(1．5～2．5)I_电N (5－74)

由I_组N值查产品目录选择组合开关类型。

5．熔断器的选择

电阻性负载：

I_R=I_N (5－75)

式中 I_R——熔体的额定电流(A)；

I_N——负载的额定电流(A)。

单台电动机长期工作：

I_R=(1．5～2．5)I_N (5－76)

式中 I_N——单台电动机的额定电流(A)。

多台电动机长期共用一个熔断器：

式中 I_Nmax——容量最大的一台电动机的额定电流(A)；

∑I_N——除容量最大的电动机之外，其余电动机额定电流之和(A)；

1．5～2．5——系数。轻载及启动时间短，取系数为1．5；负载较重及启动时间长，取系数2．5。

频繁启动的电动机：

I_R≥(3～3．5)I_N (5－78)

6．自动空气开关的选择

开关的额定电压U_开N≥控制线路的额定电压U_线N

开关主触头额定电流I_主N≥瞬时(或短时)脱扣器的额定电流I_SN

I_SN≥I_gN I_gN≥I_j I_j＜I_L (5－79)

式中 I_gN——长延时脱扣器的额定电流(A)；

I_j——控制线路的计算电流(A)；

I_L——导线长期容许的载流量(A)。
