低压电器外壳防护等级分类

---

外壳防护等级应符合GB／T4942．3－1993《低压电器外壳防护等级》和GB4208－1993《外壳防护等级(IP代码)》标准。

1．电器的外壳防护型式可分两种

第1种型式：防止人体触及或接近壳内带电部分和触及壳内的运动部件(光滑的转轴和类似部件等非危险运动件除外)以及防止固体异物进入电器外壳内部。

第2种型式：防止水进入电器内部而引起有害的影响。

2．电器的外壳防护等级

电器防护等级的代号由特征字母“IP”和附加在后的两个特征数字及补充字母组成。常用的防护等级见表1－4。

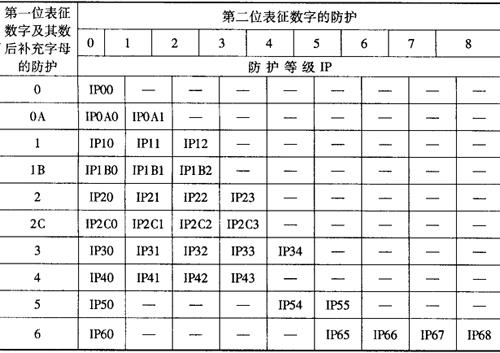

表1－4 电器外壳常用的防护等级

第一位特征数字及数后补充字母表示第一种防护型式的各个等级；第一位特征数字及数后补充字母的含义及举例说明见表1－5。

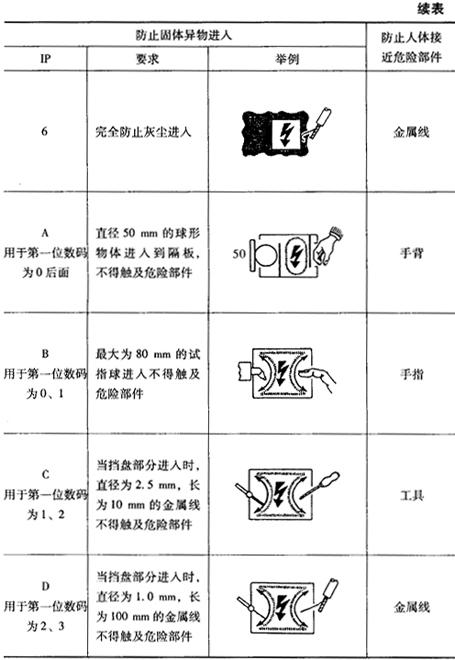

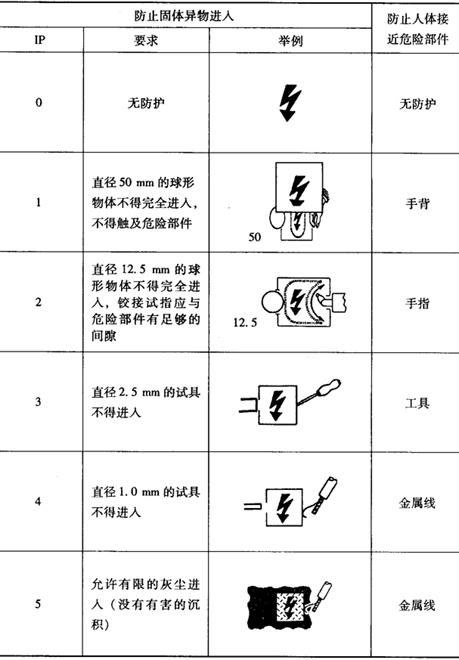

表1－5 第一位特征数字数后补充字母的含义及举例说明

第二个特征数字表示则表示第二种防护型式的各个等级。第二位特征数字的含义及举例说明见表1－6。

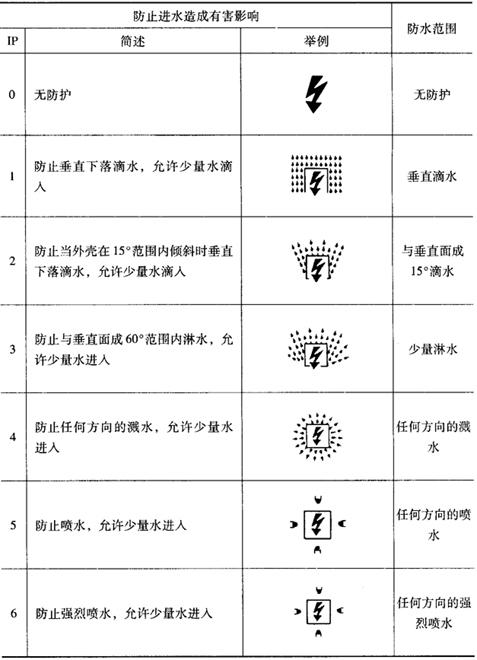

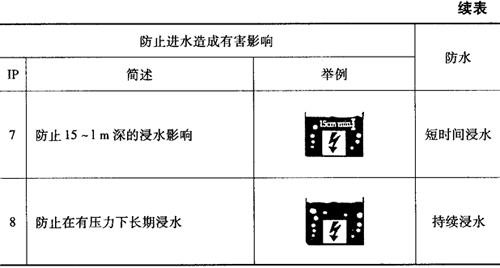

表1－6 第二位特征数字的含义及举例说明
