从釉式计算熔块釉配方

---

为了使水溶性成分变为不溶性成分和使颜料利于发色，以及使釉易于熔融和成熟，有时须将釉配合料的一部分先熔制成熔块。在这种情况下，只查看釉式是不能了解有多少原料要以熔块形式加入到釉配合料内。为此，在计算这种釉的配方时，应按照“熔块规则”进行。

设有如下的釉：

计算其配方：

SiO₂、Al₂O₃及RO在化合后成为不溶性的硅酸盐基体；钠、钾、铅、钡及硼的氧化物起助熔作用。各成分的相对含量按“熔块规则”控制，即：

(1)酸碱比为1∶1～1∶3。

(2)R₂O对RO的比不超过1∶1。

(3)SiO₂对B₂O₃的比至少为2∶1。

(4)Al₂O₃的当量在0．2以下。

(5)用于釉的水溶性碱和硼酸应全部引入熔块。

(6)氧比在2～6范围，氧比(O．R)按下式计算

(7)因氧化铅及其它铅化合物有毒，应尽可能引入熔块．

按照这些规则处理上述给定的釉式时，大致符合要求的熔块釉式如下：

其余部份由生料供给，这部份为：

为了计算熔块的配方，首先使熔块釉式中的R₂O和RO的总量为1，进行换算。因式中的R₂O和RO的总量为0．5，故以此数除各当量则得下式：

此式各成份的重量总计为361．4，等于熔块的一个当量重，相当于熔块的分子量，是各成分分子量乘积的总和。

采用计算生料釉配方的同样方法，算出熔块的配方：

然后再计算熔块釉按重量的配方。

熔块釉中所需的熔块量，可用“釉式”与“熔块式”之间的简单比例关系进行计算。例如，在此情况下，以含0．8B₂O₃的熔块与含0．4B₂O₃的釉比，即0．4÷0．8=0．5，即是熔块的当量数。该值的重量为361．4×0．5=180．7，加入0．5当量的熔块引入0．4B₂O₃，同时含有其它成分为0．05K₂O、0．2Na₂O、0．05CaO、0．2PbO、0．1Al₂O₃及1．3SiO₂，从原来釉式中减去上述这些量，再加入生原料来满足其余的成分要求。

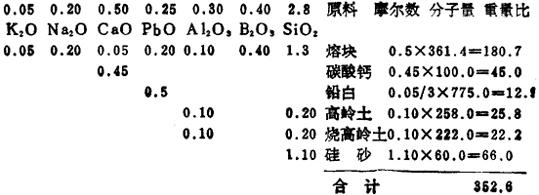

熔块釉的配方计算如下：
