中热和低热水泥

---

大体积混凝土和大型混凝土基础等，内外温差过大易引起温度裂缝，破坏结构的整体性和其他性能。在配制这些结构的混凝土时，可以采用中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥。

根据国家标准《中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥》(GB200－2003)中的规定，它们各自的定义、技术性能等应符合以下要求：

以适当成分的硅酸盐水泥熟料，加入适量的石膏，磨细制成的具有中等水化热的水硬性胶凝材料，称为中热硅酸盐水泥(简称中热水泥)，代号为P·MH。在中热硅酸盐水泥熟料中，硅酸三钙(C₃S)的含量应不超过55%，铝酸三钙(C₃A)的含量应不超过6%，游离氧化钙的含量应不超过1．0%。

以适当成分的硅酸盐水泥熟料，加入适量的石膏，磨细制成的具有低水化热的水硬性胶凝材料，称为低热硅酸盐水泥(简称低热水泥)，代号为P·LH。在低热硅酸盐水泥熟料中，硅酸三钙(C₃S)的含量应不超过40%，铝酸三钙(C₃A)的含量应不得超过6%，游离氧化钙的含量应不超过1．0%。

以适当成分的硅酸盐水泥熟料，加入粒化高炉矿渣、适量石膏，磨细制成的具有低水化热的水硬性胶凝材料，称为低热矿渣硅酸盐水泥(简称低热矿渣水泥)，代号为P·SLH。水泥中粒化高炉矿渣的掺加量，按质量百分比计为20%～60%，允许用不超过混合材料总量50%的粒化电炉磷渣或粉煤灰代替部分粒化高炉矿渣。在低热矿渣水泥熟料中，铝酸三钙的含量应不超过8%，游离氧化钙的含量应不超过1．2%，氧化镁的含量不应超过5．0%；如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6．0%。

中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥的性质，应符合国家标准GB200－2003中的规定。

中热硅酸盐水泥的强度等级为42．5，低热硅酸盐水泥的强度等级为42．5，低热矿渣硅酸盐水泥的强度等级为32．5。三种水泥的强度等级按规定龄期的抗压强度和抗折强度划分，各龄期的抗压强度和抗折强度应不低于表4－18中的数值。

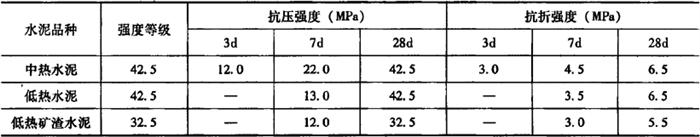

表4－18 中热水泥、低热水泥和低热矿渣水泥的各龄期强度(GB200－2003)

中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥的水化热，允许采用直接法或溶解热法进行检验，各龄期的水化热应不大于表4－19中的数值。

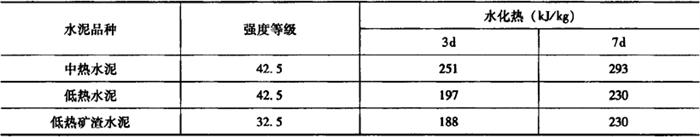

表4－19 中热水泥、低热水泥和低热矿渣水泥的各龄期水化热(GB200－2003)
