不锈钢MIG焊规范参数

---

不锈钢MIG焊用于3mm以上的工件。为改善焊缝成形，通常不用纯氩保护，而用含少量氧气或CO₂气的弱氧化性气体保护(由于含O₂或CO₂量较少，仍将它归于M1G焊类型)。含氧量较多会使焊缝表面变灰、变黑失去光泽。焊缝抗蚀性要求高的工件不要加CO₂，以免焊缝金属增碳，使抗蚀性能降低。焊接大厚度、高要求焊件时，可采用［Ar+(30%～50%)He］混合气体保护，不同过渡形式的不锈钢MIG焊规范见表5－34～5－38。

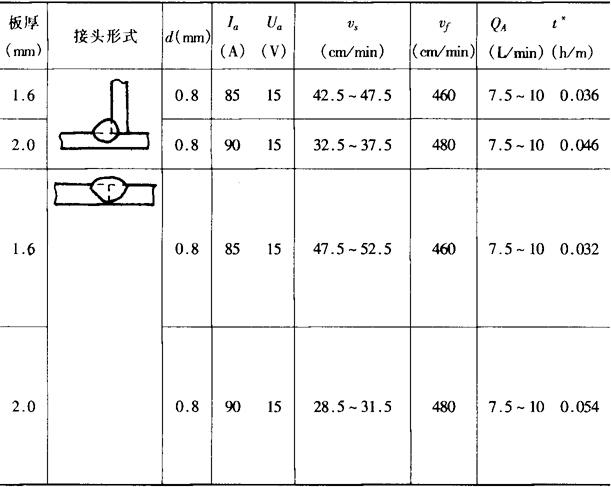

表5－34 不锈钢短路过渡MIG焊规范

注：t^*——每米焊缝所需时间；v_f——送丝速度。

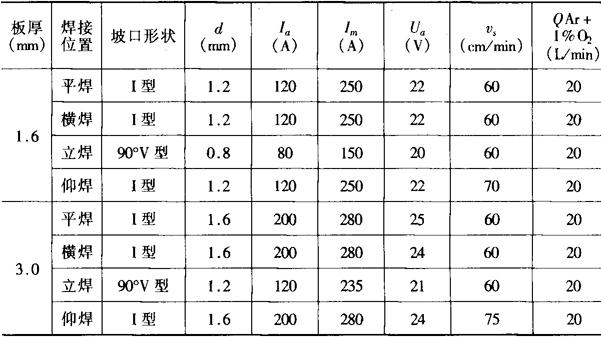

表5－35 不锈钢脉冲射流过渡MIG焊规范

注：焊丝材料为20Cr10Ni；I_m——脉冲幅值。

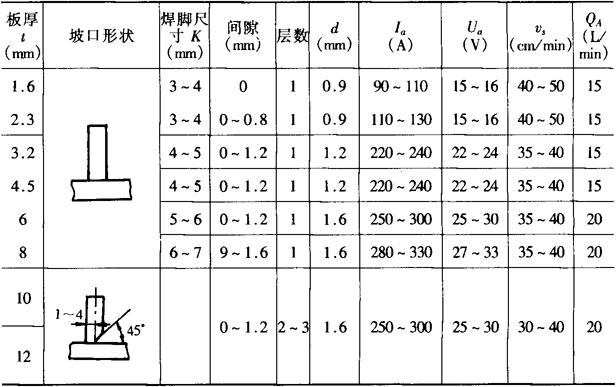

表5－36 不锈钢射流过渡MIG焊角焊缝规范

注：保护气体为［Ar+(1%～3%)O₂］混合气。

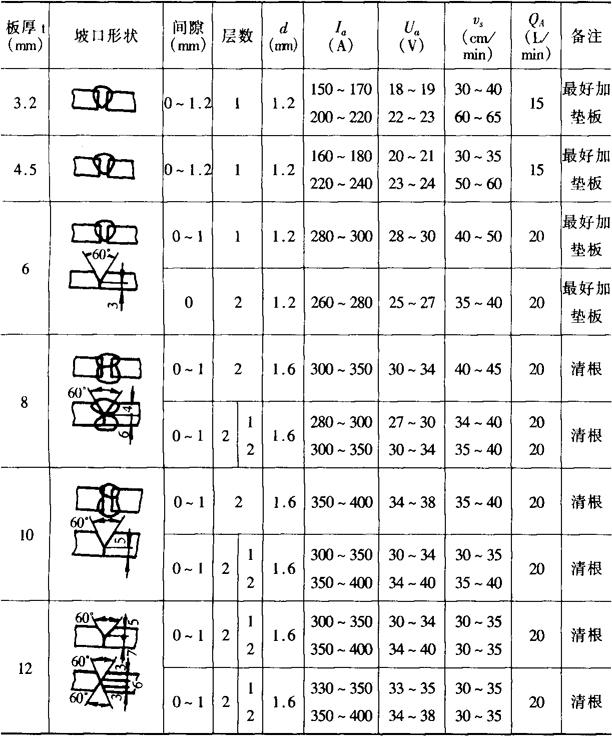

表5－37 不锈钢射流过渡MIG焊平焊缝规范

注：保护气体为［Ar+(1%～3%)O₂］混合气。

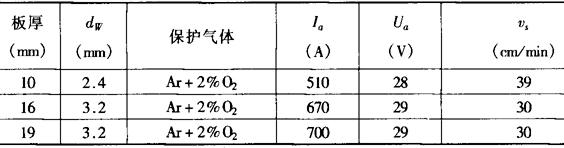

表5－38 不锈钢大电流MIG焊规范

注：母材：18－8；焊丝：H0Cr20Ni10；坡口：Ⅰ型对接；垫板：带槽铜板。
