ZL21(原YL11／YL21)滤棒成型机组

---

1．结构特点

(1)丝束经强制吹风装置开松后，再经左右橡胶辊与左右螺纹辊组成的加压辊使其在一定张力下完好地错开、分离，达到良好的开松效果。最后经主空气开松器使丝束进一步均匀展开且开松宽度达到工艺要求。

(2)配有压缩空气气缸来调整压辊压力，以确保丝束以一定的速度与宽度进入开松辊。

(3)丝束在输送过程中产生的静电荷可及时消除，能确保开松上胶机的正常运行。

(4)滤棒成型部分与综合式卷烟机的前身结构大致相同。

2．主要技术参数

(1)YL11开松上胶机主要参数：

最高速度 200m／min。

开松宽度 225mm±25mm。

气泵压力 (1．2～1．4)×10⁴Pa。

流量 75～90m³／h。

压缩空气 0．6MPa，300L／min。

装机功率 3kW。

质量 约850kg。

外形尺寸 3．8m×1．2m×2．8m。

(2)YL21成型机主要参数：

生产能力： 醋酸纤维丝束最高速度为145m／min。

即：90mm滤棒1610支／min；

120mm滤棒1200支／min。

产品规格：

滤棒直径 7．85mm；

滤棒长度 90mm、100mm、120mm；

卷纸宽度 27mm。

粘合剂： 搭口处可使用淀粉浆糊或乳胶。

中线处使用乳胶。

装机功率：约8kW。

其中：主传动 5．5kW；

断条器 40W；

出刀 9W；

电烙铁 500W；

风机 1．1kW。

质量：约2000kg。

外形尺寸：长×宽×高为4564mm×2890mm×1475mm。

3．安装图示

见图9－5－1所示。

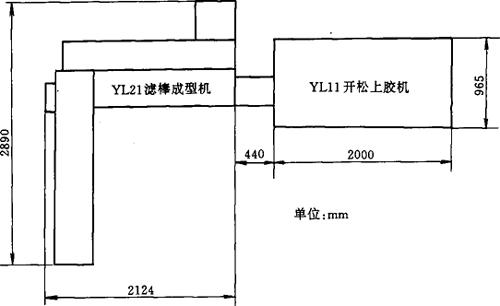

图9－5－1 YL11／YL21滤棒成型机组平面布置图

4．生产厂家

上海烟草工业机械厂。
