ZJ16(原YJ16／YJ26)卷接机组

---

ZJ16型卷接机组由YJ16卷烟机及YJ26接装机组成。

1．结构特点

(1)YJ16卷烟机结构特点：

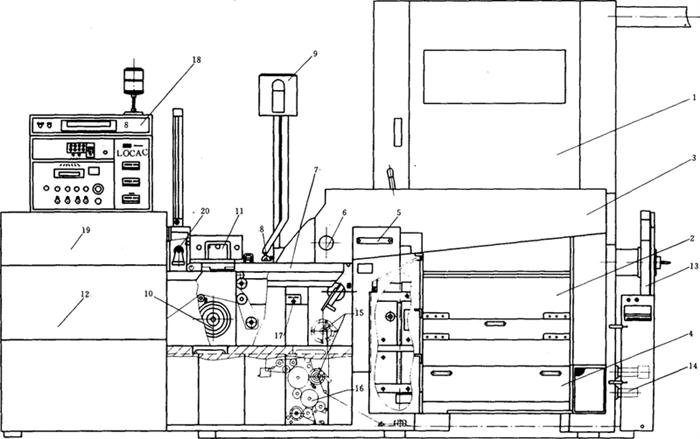

该机属国内一般水平设备，其外形见图9－3－17所示。

图9－3－17 YJ16卷烟机外形图

1－送丝装置 2－烟丝通道 3－风室 4－烟丝斗 5－平准器 6－吸丝带主传动 7－烟枪 8－喷嘴 9－胶水桶 10－布带轮 11－烙铁 12－刀头 13－纸盘支架 14－接纸器 15－引纸辊 16－钢印 17－操作开关 18－控制柜 19－刀头罩 20－打条器

①采用风力吸丝成型，气电转换自动控制平准器调节烟丝流量，故障自动显示。

②刀盘上装有两把切刀，切割导向改喇叭嘴为左、右导槽，在转动圆盘上均匀安装若干对导槽，其数量由烟支长度决定(64mm烟支为6对导槽)。切割缝隙永远垂直烟条行进方向；

③机身采用铸件或以隔音胶衬贴钢板，并用夹层钢板作罩壳，降低了噪音。

(2)YJ26接装机结构特点：

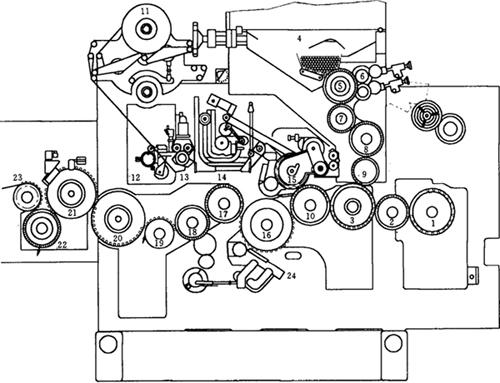

YJ26接装机结构示意图见图9－3－18所示。

图9－3－18 YJ26接装机结构示意图

1－进烟轮 2－错位鼓轮 3－过渡轮 4－滤棒斗 5－一切三轮 6－切刀 7－差动轮 8－三合一轮 9－加速轮 10－装料轮 11－纸圈 12－换纸器 13－导纸轮 14－加胶系统 15－切纸轮 16－搓烟轮 17－传送轮 18－－切二轮 19－传送轮 20－调头轮 21－检测轮 22－剔废轮 23－出烟轮

①以烟支进入进烟鼓为信号，接装机开始启动，物料(滤嘴、接装纸、胶水)自动供给；当卷烟机停止供给烟支，物料亦随着停止供应。

②在检测轮上，光环检测器进行外观的检测；末端检测器检测烟支端部的松紧情况和滤嘴是否缺少。不合格的烟支将在剔废轮上被剔除。

2．主要技术参数

(1)YJ16卷烟机主要技术参数：

①生产能力：6000支／min。

②烟条最大线速度：480m／min。

③烟支长度：50～90mm。

④烟支圆周：22～27．5mm。

⑤电烙铁：前烙铁800W，290～350℃；后烙铁630W，280～300℃。

⑥装机容量：28kW。

其中：主电机 18．5kW；

大风机电机 5．5kW；

回丝风机电机 0．37kW；

弹丝辘电机 0．37kW；

抛丝电机 0．09kW；

预送丝电机 0．12kW；

磨刀电机 2×0．07kW；

除尘器电机 0．25kW；

油泵电机 0．04kW；

风泵电机 3×0．03kW；

除尘振动电机 0．37kW。

⑦压缩空气0．6MPa，6m³／h。

⑧独立除尘压力：6700～7000Pa；风量：1250m³／h。

⑨集中除尘风量：1350m³／h；风压：6700～7000Pa。

⑩整机净重5250kg。

(2)YJ26接装机主要技术参数：

①生产能力：6500支／min。

②产品范围：滤嘴烟支总长度60～100mm；

其中滤嘴长度10～25mm(一切六)；

15～35mm(一切四)；

滤嘴烟支圆周22～27．5mm。

③使用材料：

接装纸盘直径 最大450mm；

接装纸宽度 28～78mm；

滤嘴棒长度 60～150mm；乳胶粘度 5000～10000mPa·s。

④动力：

电力功率 13．5kW；

压缩空气 12m³／h，0．6MPa；

大风机 约207～208m³／h全压7．22～6．52kPa；

小风泵 约45m³／h压力10kPa。

⑤机器的外形尺寸：长×宽×高为2670mm×1400mm×1850mm。

⑥机器质量：约3100kg。

3．安装图示

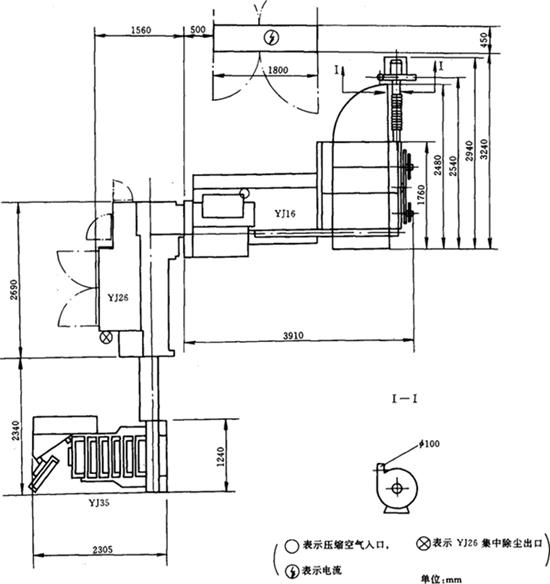

YJ16／YJ26卷接机组的平面布置见图9－3－19所示。

图9－3－19 ZJ16卷接机组平面布置图

4．生产厂家

常德烟草机械厂。
