YB22A软盒小包包装机

---

YB22A小包机是在AMF3－279／3000型软盒小包机基础上消化、改进而成。可与YB52A小包透明纸包装机、YB62A硬条盒机、YB92A透明纸条盒机组成包装机组。

1．结构特点

(1)该机是每包包装20支卷烟的小包包装机。主要由机架、离合器、烟库、推烟装置、压实转塔、分度机构、检测器、传动系统、铝箔纸装置、心轴转塔、压板装置、商标纸装置、折角部件、通道、封签装置及电气系统等所组成。

(2)烟支按图7－6－7排列后，推烟板将20支烟推入烟道，通过喉块组件的压实，进入压实转塔的模盒内。压实转塔上装有12个模盒，转塔逆时针做间歇转动，模盒接收烟支转入以后的工位。

(3)机械式烟支缺支探测器在两个工位上完成前后检测，若有缺支或空头烟支，机器将自动记录这一信号，并在一通道上将此废包剔除。

(4)压实模盒转到3点钟位置、心轴转塔在9点钟位置时，模盒对齐推杆将烟支推入心轴转塔的模盒内。

(5)心轴转塔由12个模盒组成，顺时钟做间歇转动。模盒12个工位也形象地称为1～12点钟。该机大多数主要的包装动作是在心轴转塔上完成的，各工位的动作见图9－4－1所示。

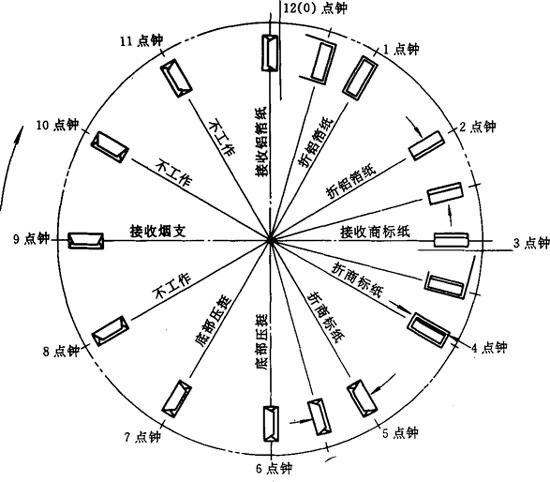

图9－4－1 YB22A小包机心轴转塔各工位动作图

(6)翻包器将烟包从第一烟道运出，并同时将烟包由横立变成直立状态。第二烟道推板将翻包器中烟包推入第二烟道，标签机构将标签正确贴到烟包顶部。

2．主要技术参数

设备能力：150包／min (3000支／min)。

烟支规格：烟支长度 84mm±0．5mm；

烟支直径 7．8～7．9mm。

额定电压：380V。

额定功率：主电机4kW；

油泵电机0．18kW。

搅拌电机0．09kW。

压缩空气：压力≥0．4MPa。

耗气≥150L／min。

设备质量：3400kg。

外形尺寸：长×宽×高 1991mm×1905mm×1972mm。

3．安装图示

安装平面图见图9－4－2。

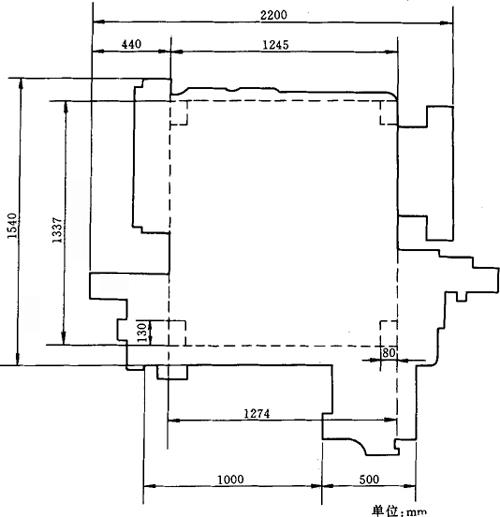

图9－4－2 YB22A小包机安装平面图

4．生产厂家

上海轻工机械厂，云南烟草机械厂。
