WQ2型螺旋式烟梗回潮机

---

1．结构特点

WQ2型螺旋式烟梗回潮机主要由螺旋输送装置、管路系统、排潮装置和槽体等部分组成，见图9－2－8所示。烟梗在输送过程中，主要靠喷入的蒸汽增温回潮。

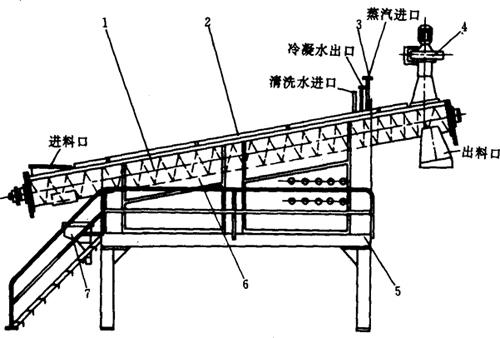

图9－2－8 WQ2 型螺旋式烟梗回潮机外形图

1－螺旋输送装置 2－密封盖 3－管路系统 4－排潮装置 5－操作平台及机架 6－槽体 7－接水槽

2．主要技术参数

见表9－2－8所示。

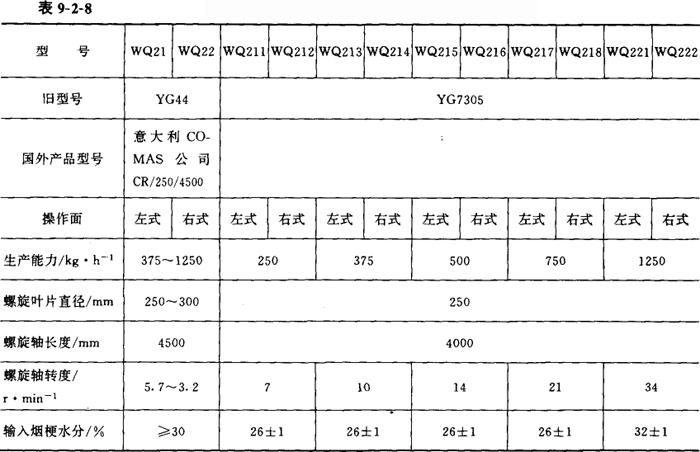

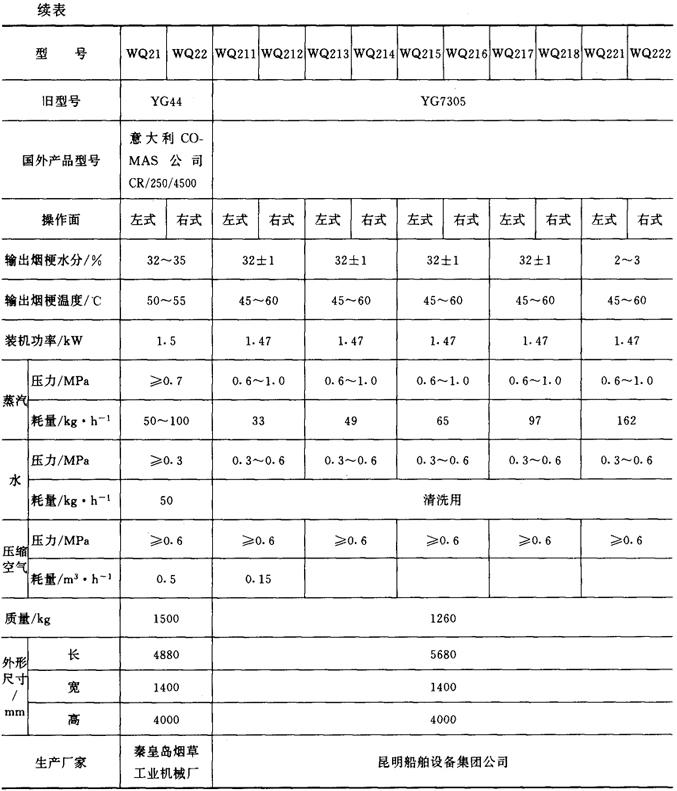

表9－2－8WQ2型螺旋式烟梗回潮机主要技术参数

3．外形尺寸

WQ2型螺旋式烟梗回潮机的外形见图9－2－8所示。

4．生产厂家

见表9－2－8。

5．其他型号的烟梗回潮机

见表9－2－9所示。

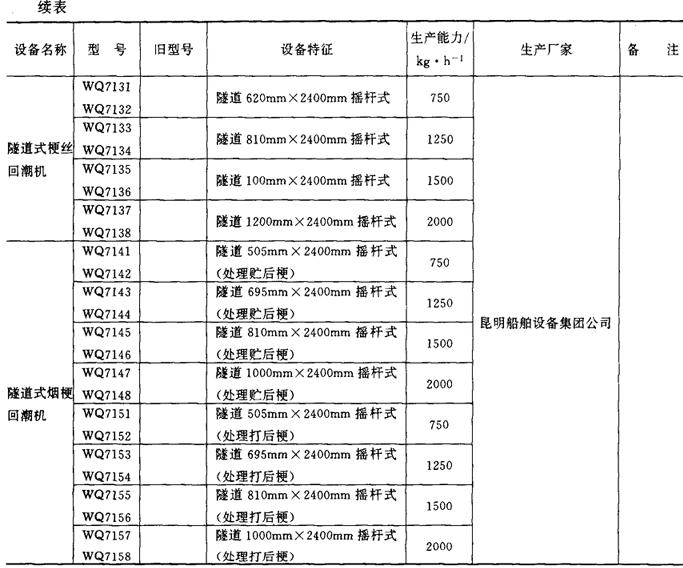

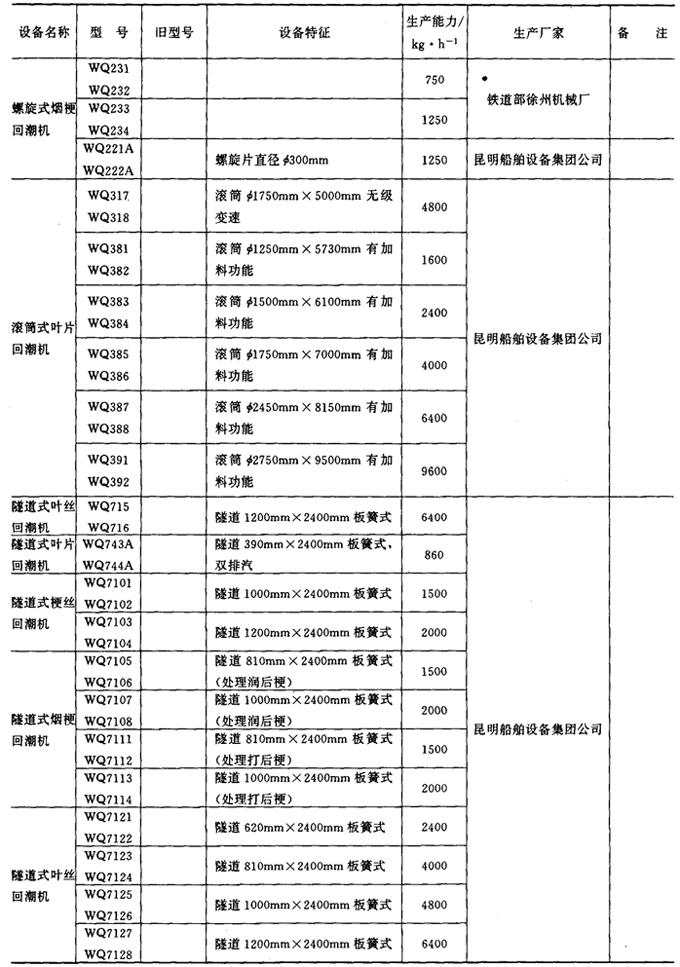

表9－2－9 其他型号的回潮机主要参数

注：型号代码尾数为双数者为右式，反之为左式。
