SY-1型水田静载式承压仪

---

1．仪器的构造 测定原理也是靠手在仪器手柄上施加压力，压力传递到测力杆，把测头压入土壤。测头是顶角30°的锥体(底面积3cm²)或圆平板(27cm²)。前者用于较紧实的土壤，后者用于较软烂的土壤，由一记录机构录下土壤的阻力。仪器见图4-9。

2．测定步骤 在距离待测点约12cm处，将插针(11)插入地面；使圆锥(或平板)垂直放在待测点上，并使圆锥部分完全没入土中，然后把弦线固定在插针上，并使其与压头保持平行，放下记录笔下架(6)。慢慢向手柄施加压力，此时圆锥即徐徐穿入土中。由于压力弹簧受力压缩以及记录筒的旋转，画针在记录纸上画出的轨迹即为该点不同深度(H)与土壤坚实度(P)的关系曲线。

测定完毕，先抬起记录笔下架(6)，再将圆锥从土中拔出，擦净。

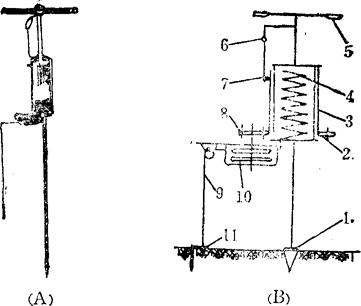

图4-9 SY-1型水田静载式承压仪(A)及其结构(B)图

1．测头 2．大齿轮 3．记录筒 4．压力弹簧 5．手柄 6．记录笔下架 7．画针 8．小齿轮 9．弦线 10．发条弹簧 11．插针

按照上述顺序，继续进行其它点的试验。

每块被测地的几个测点，可以记录在同一张记录纸上，诸点的平均值(消除偶然因素的影响)可表示该地块土壤坚实度—深度曲线。

由于圆锥穿入土的速度可对测量结果产生影响，故向手柄上施加压力的速度应尽可能慢。在测定过程中，压头杆应始终保持与地面垂直。注意土壤中水稻根系和有机肥料中的残茬等对测定结果的影响。对每块地要作多点重复，测点要均匀地分布在被测的田块上。

3．结果整理仪器标定(即弹簧的标定)及测定结果的计算与前述方法相同，因水田土壤的坚实度较小，必须在测定结果中外加仪器的自重。
