SJ型加料机

---

1．结构特点

SJ型加料机主要由滚筒、传动装置、料罐、管路系统、计量泵及排汽系统等组成。烟片进入旋转滚筒后，在呈螺旋式排列的拨料钉及重力的作用下，随倾斜的滚筒翻滚前进。在滚筒的进料口和出料口处均设置有蒸汽和料液喷嘴。料罐用蒸汽加热，并设有温度控制系统。根据烟叶流量和加料比例，自动控制料液量。设备可自动操作，亦可手动操作。

2．主要技术参数

该设备可用于叶片、烟梗和白肋烟片的加料，主要技术参数见表9－2－10和9－2－11所示。

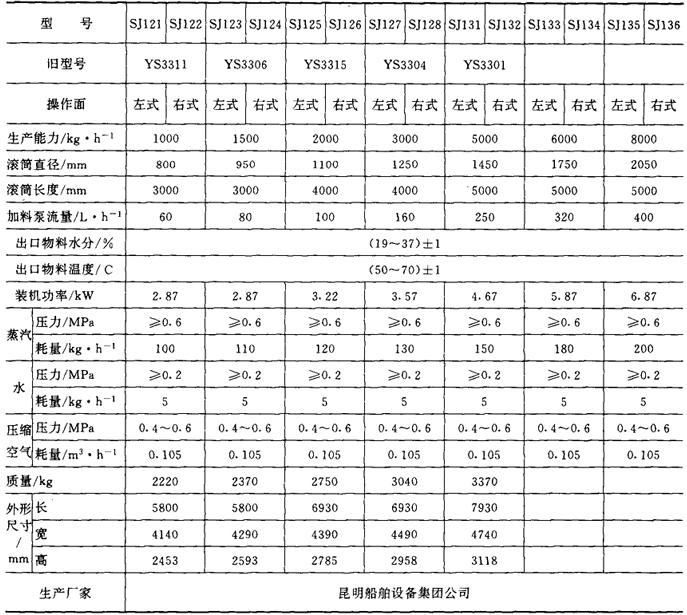

表9－2－10SJ121～SJ128，SJ131～SJ136型加料机主要技术参数

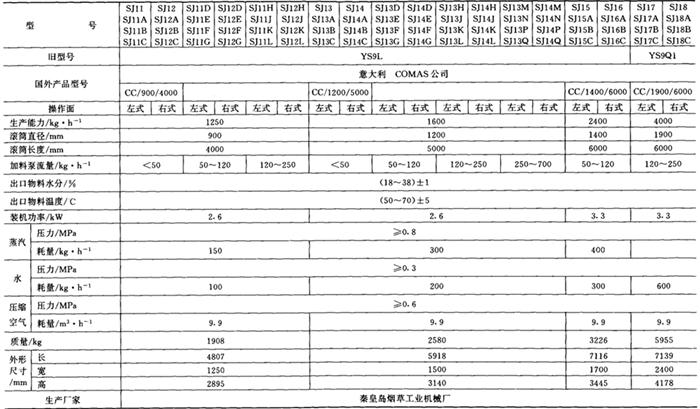

表9－2－11SJ11～SJ18型加料机主要技术参数

注：SJ11～SJ18型及型号后加D、H、M者：筒体驱动为无级变速器；加水手控，加蒸汽、加料自控；料液泵滑差电机调速；型号后加A、E、J、N者，加水改为自控，其他不变；型号后加B、F、K、P者，筒体和料液泵驱动改为变频调速，其他不变；型号后加C、G、L、Q者，加水、加蒸汽、加料均自控，筒体和料液泵驱动为变频调速。

3．外形尺寸

SJ型加料机的设备外形见图9－2－9和9－2－10所示。

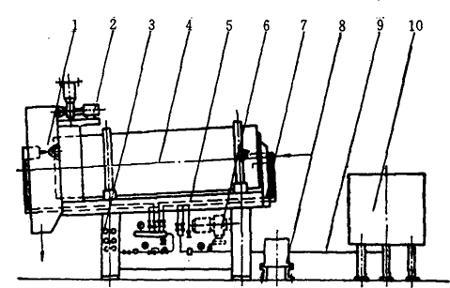

图9－2－9 SJ121～SJ128，SJ131～SJ136型加料机外形图

1－出料罩 2－排风机 3－电气系统 4－滚筒 5－机架 6－传动装置 7－进料口 8－三联计量泵 9－管路系统 10－料罐

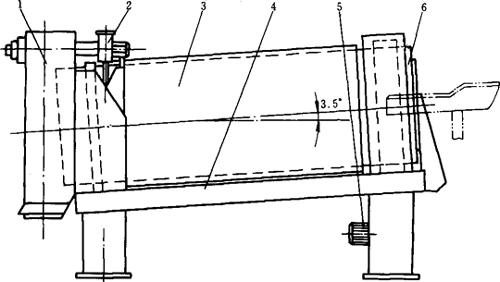

图9－2－10 SJ11～SJ18型加料机外形图

1－出料罩 2－排风机 3－滚筒 4－机架 5－传动装置 6－进料口

4．生产厂家

见表9－2－10及表9－2－11。

5．其他型号的加料机

见表9－2－12所示。

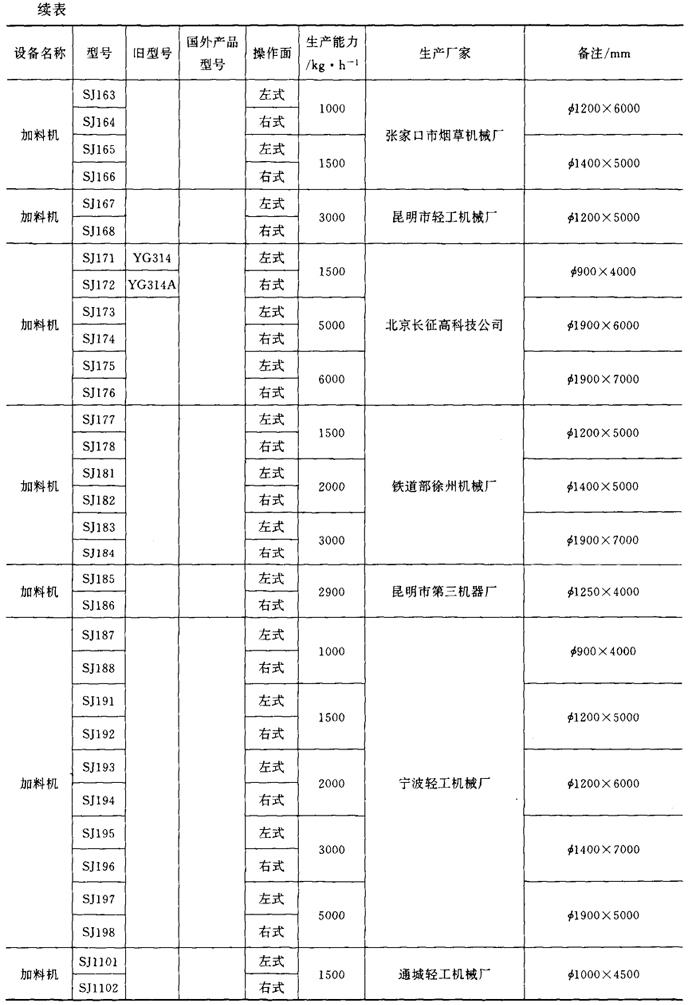

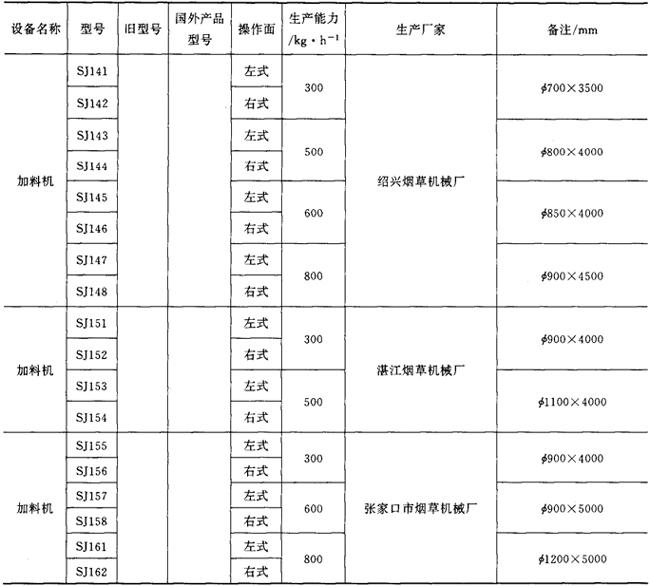

表9－2－12 其他型号的加料机主要参数
