SG3系列三相干式变压器

---

SG3系列干式电力变压器为三相、户内式、空气自冷式、铜绕组，可供交流50Hz、60Hz电力系统中使用。适用于高层建筑、地下铁道、矿山、发电厂、机场、医院及科研单位等安全防火要求较高的场所。

本系列产品的使用条件，除与一般变压器的要求相同外，还必须是装在通风良好的场所。

本系列产品的绕组用铜线绕制，高压绕组为多层圆筒式或连续式，低压绕组为双层圆筒式、连续式或螺旋式。铁芯采用晶粒取向冷轧硅钢片制作，全斜接缝无孔结构，芯柱用粘带绑扎。

变压器的引线，根据需要可做成上引出、侧引出，也可将电缆引入箱内，直接接到变压器器身上。容量200kVA以上的变压器底部装有滚轮，可供短距离移动。根据用户要求，变压器箱上可装温度计。

本产品为无载调压，调压范围为±5%或±2×2．5%。

SG3系列干式电力变压器技术数据及外形尺寸见表4－11。

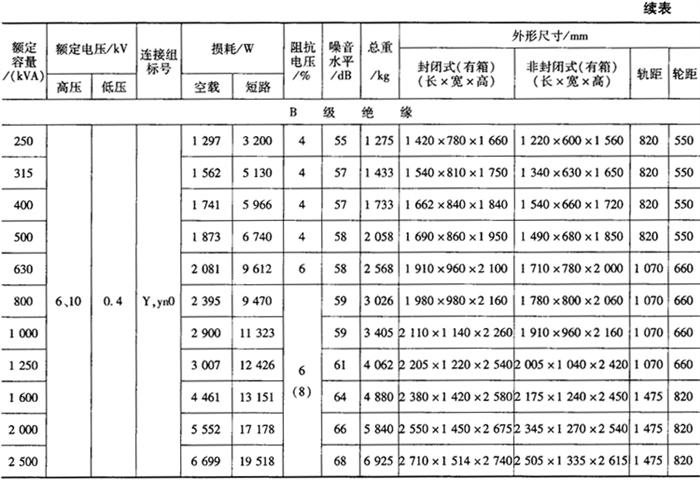

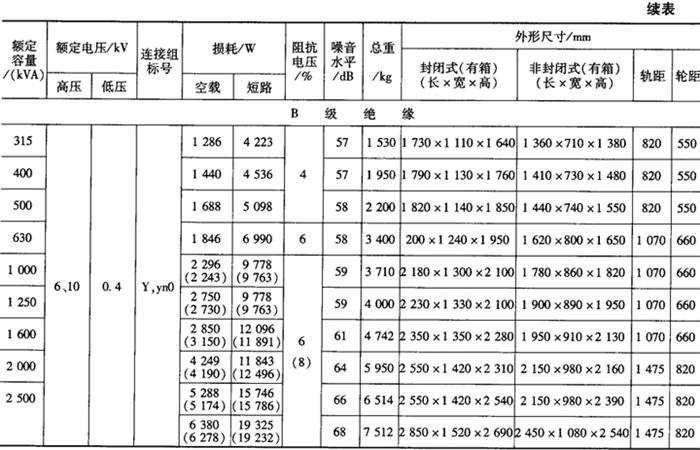

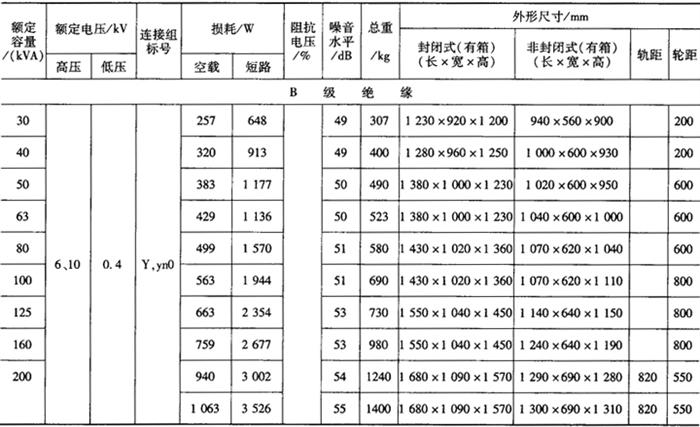

表4－11 SG3系列干式变压器技术数据及外形尺寸
