SBNR型自动装箱机

---

1．结构特点

(1)该机是全自动的，可按要求的包装排列形式将条包烟堆叠起来，送入预先制好的纸箱中，纸箱可用塑料胶带或热熔法封口。为避免条包烟折皱变形，两侧和底部均有传送器，以保证纸盒可靠喂入。纸箱通常是由独立的真空吸取器从储料斗内吸出，也可用特殊的纸箱吸取装置处理变形和实心纸板箱。

(2)码垛和装填装置以机械方式通过曲轴机构、电磁离合器和制动器进行工作，以柔顺地处理产品。用探测器检查码垛条包是否排列正确。直观显示板可显示机器各主要工位状况。

2．主要技术参数

规格：每小箱5000支或10000支。

速度：每分钟2小箱(10000支／小箱)或4小箱(5000支／小箱)。

封口：自粘胶带(乙烯胶带)，热熔法，热熔法和自粘胶带并用，或纸箱不封口。

号码打印：打印6位数字，字符最大高度为30mm。

标准型SBNR装箱机。

机器质量：2300kg。

装机功率：6．26kW。

电力消耗：5kW。

压缩空气：6×10⁵Pa，40L／h。

真空：8×10⁴Pa，55m³／h。

3．外形尺寸及安装图示

见图9－4－36及图9－4－37所示。

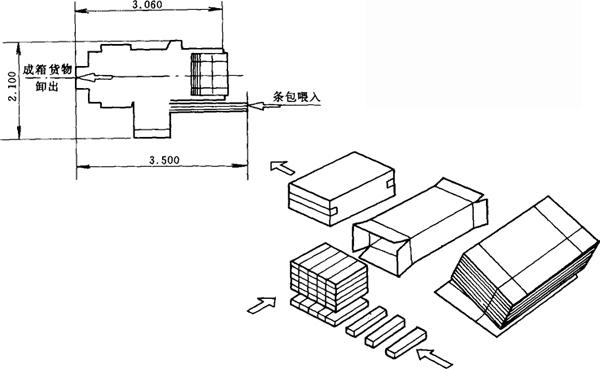

图9－4－36 SBNR装箱机示意图(一)

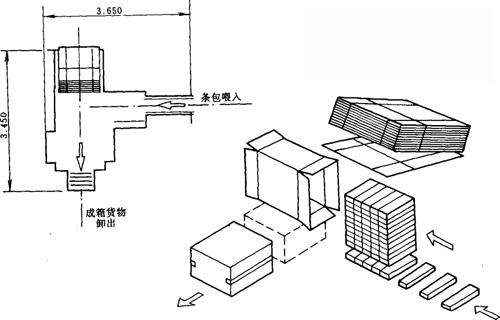

图9－4－37 SBNR装箱机示意图(二)

4．生产厂家

意大利SENZANI公司。
