SB1型及其他型号白肋烟烘焙机

---

1．结构特点

(1)SB1型白肋烟烘焙机分干燥、冷却、回潮三段，由喂料机、传送装置、气流循环系统、机架、供汽供水管路系统及控制系统等部分组成，见图9－2－35所示。干燥段见图9－2－36所示，冷却段见图9－2－37所示。

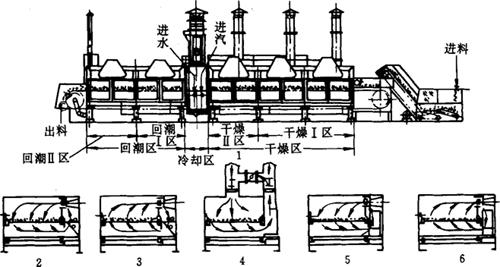

图9－2－35 SB1型白肋烟烘焙机示意图

1－叶片流程 2－回潮Ⅱ区风向 3－回潮Ⅰ区风向 4－冷却区风向 5－干燥Ⅱ区风向 6－干燥Ⅰ区风向

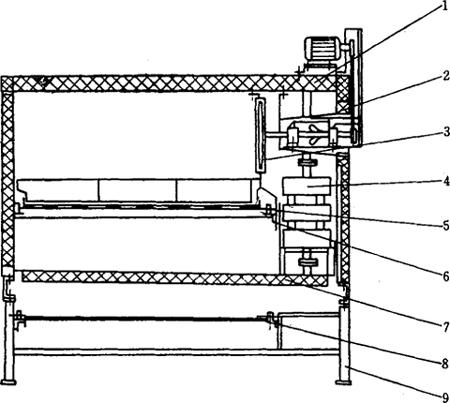

图9－2－36 SB1型白肋烟烘焙机干燥段示意图

1－顶板 2－侧板 3－风机 4－散热器 5－运送网带 6－上导轨 7－底板 8－下导轨 9－底架

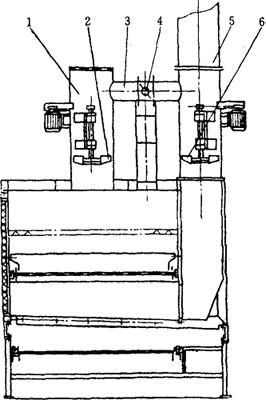

图9－2－37 SB1型白肋烟烘焙机冷却段示意图

1－进风管 2－进风轴流风机 3－回风管 4－电动蝶阀 5－排风管 6－排风轴流风机

(2)干燥段最高温度可达120～140C。干燥段和回潮段都设有温度自控系统，温度控制以铂热电阻为温度传感器，以电动调节阀为执行元件。

(3)白肋烟叶片出口水分为16%～18%，可直接与烤烟叶片混合加料。

2．主要技术参数

SB1型白肋烟烘焙机的主要技术参数见表9－2－33所示。

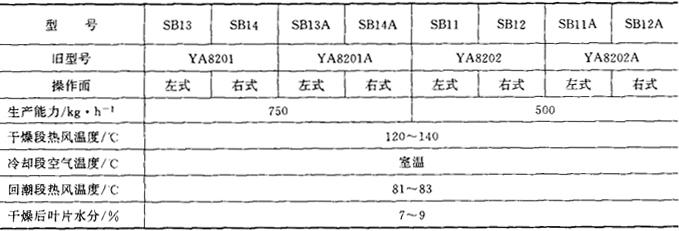

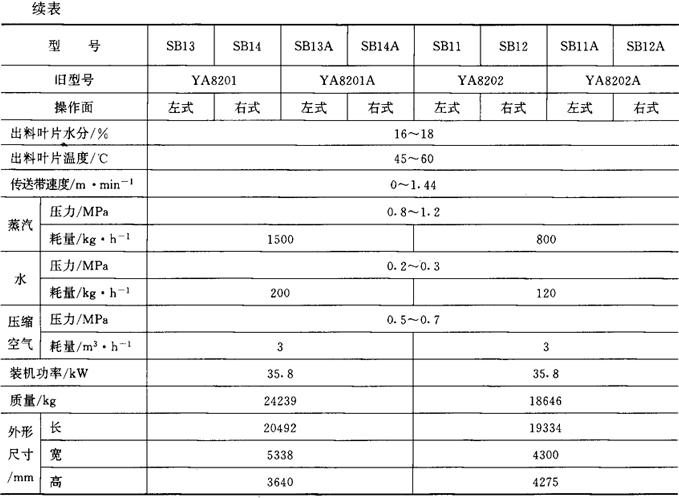

表9－2－33SB1型白肋烟烘焙机主要技术参数

注：型号后带“A”表示变频调速，其余为电磁调速。

3．生产厂家

昆明船舶设备集团公司。

4．其他型号的白肋烟烘焙机

见表9－2－34所示。

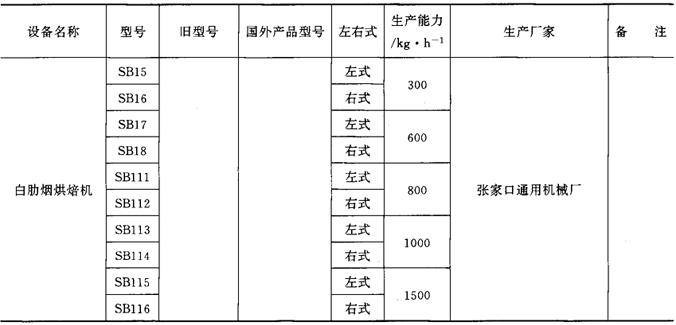

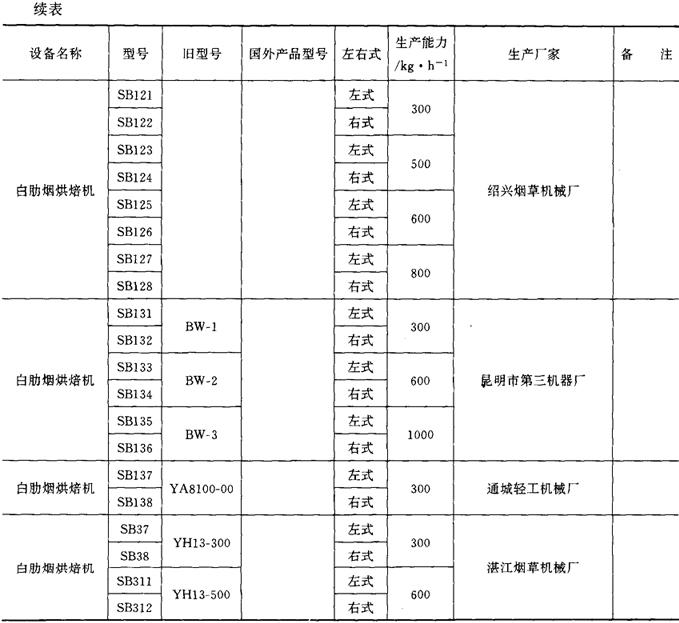

表9－2－34 其他型号的白肋烟烘焙机主要技术参数
