S51578 0Cr15Ni7Mo2Al

---

(1)化学成分

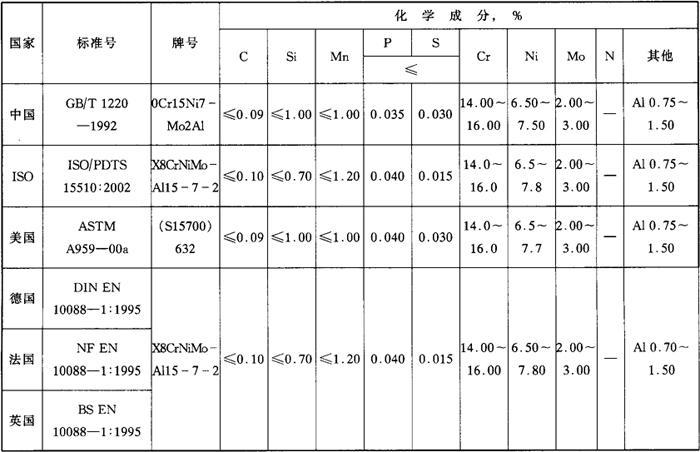

表3－163 国内外相应牌号及化学成分

(2)力学性能

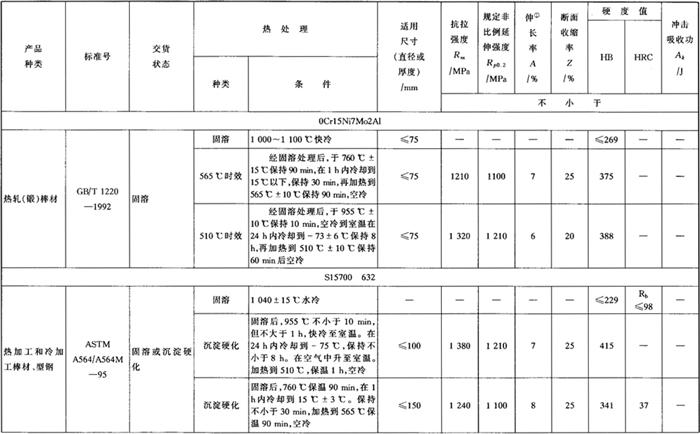

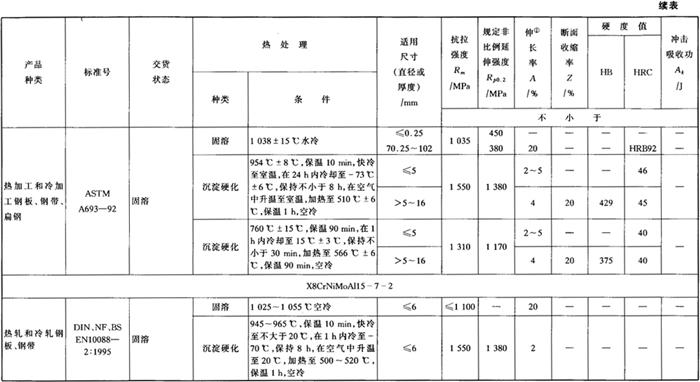

表3－164 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

半奥氏体沉淀硬化不锈钢，是以2%的钼代替0Cr17Ni7A1钢中的2%的铬而开发的钢种，其基本性能与0Cr17Ni7A1钢相似，但综合性能比0Cr17Ni7Al钢好。在奥氏体状态下可以承受各种冷成型工艺和焊接工艺，再经热处理又可获得最高的强度；在550℃以下有优良的高温强度；与0Cr17Ni7A1钢相同，用热处理方法控制奥氏体与马氏体的数量，从而可得到不同的强度、塑性、韧性的配合，但其化学成分和热处理工艺控制范围很窄，热处理工艺复杂，性能易于波动，低温韧性较差，低于零下100℃变脆，易加工硬化，通常需多次中间退火。

用于制造航空薄壁结构件，各种容器、管道、弹簧、阀膜、船轴、压缩机盘、反应堆部件，以及多种化工设备等结构件。
